Эскалатор серии J

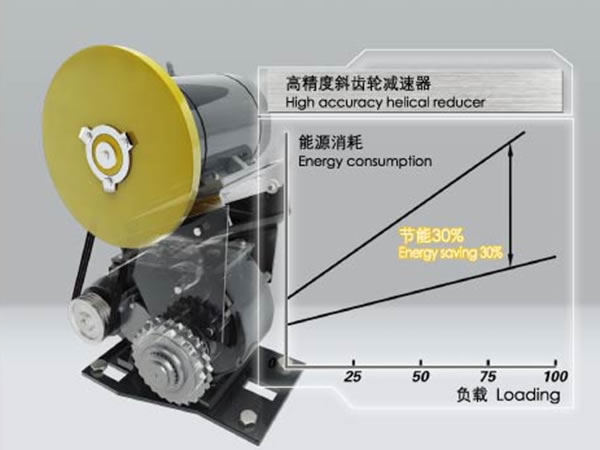

Высокая энергоэффективность и стабильность

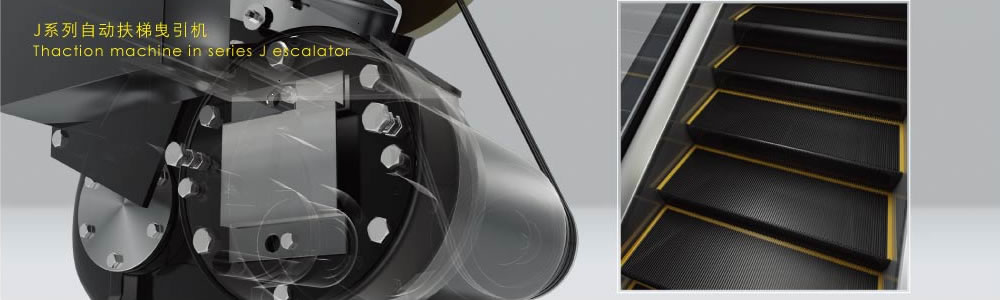

Эскалаторы Shanghai MITSUBISHI используют высокотехнологичный привод с червячным редуктором, который известен своей точностью, эффективностью и низким уровнем шума.
Благодаря уникальной конструкции данный редуктор обеспечивает умеренное потребление электроэнергии, а преобразователь частоты в тандеме с датчиком движения позволяют предотвратить работу эскалатора в холостом режиме, также способствуя экономии электричества. Показатели эффективности, энергопотребления и долговечности основных комплектующих эскалаторов Shanghai MITSUBISHI являются лидирующими на мировом рынке.
Комфортная и плавная езда
Уникальная односторонняя U-образная направляющая лестничного полотна установлена с минимальным зазором по отношению к валам звёздочек, что позволяет избежать прогиба ступеней, а также обеспечить их более плавное, стабильное и бесшумное передвижение. Благодаря множеству технологических преимуществ эскалаторы Shanghai MITSUBISHI находят широкое применение в гостиницах, торговых центрах, аэропортах и т.д.
Double Service Lift

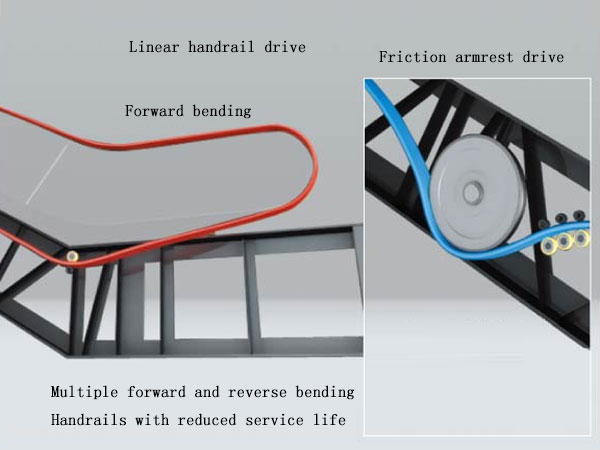

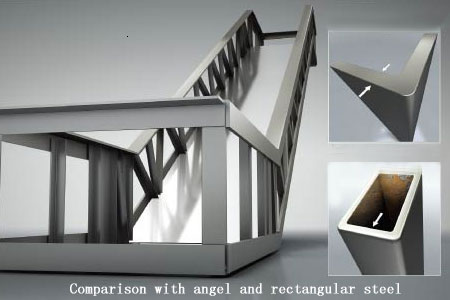

Срок службы червячного редуктора эскалатора может достигать 20 лет (не учитывая подшипники); рабочий ресурс ленты поручня также существенно увеличен. Специальная конфигурация колеса привода поручня позволяет уменьшить силу давления ленты на бегунки, предотвращая их преждевременный износ. Автоматическая система смазки, поставляемая в стандартной конфигурации оборудования, способствует повышенной долговечности тяговой цепи. Декоративные элементы эскалатора выполнены из нержавеющей стали, что обуславливает их длительный срок службы.
Система обеспечения безопасности пассажиров

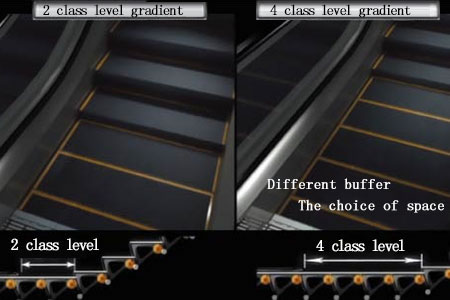

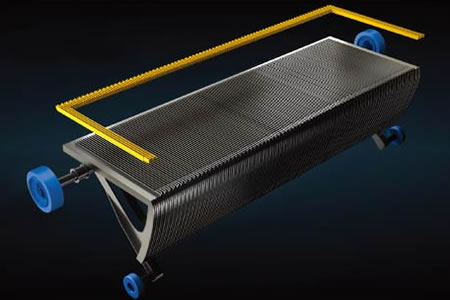

Каждая деталь в конструкции эскалаторов Mitsubishi демонстрирует заботу о безопасности пассажиров: дизайн отверстия для приёма поручня, увеличенный горизонтальный участок лестничного полотна, ярко-желтые съёмные накладки, чётко обозначающие границы каждой ступени, оптимальные размеры и конструкция самих ступеней и т.д. Уникальный дисковый тормоз, которым оснащены эскалаторы, гарантирует плавную остановку.
Простое и быстрое обслуживание
Вертикальное расположение привода обеспечивает больше пространства для выполнения технического обслуживания оборудования. Кроме того, ступени эскалатора разработаны так, чтобы их можно было максимально быстро демонтировать и установить обратно. Система автоматической смазки позволяет сократить затраты времени и труда на обслуживание, гарантируя стабильную работу эскалатора.
Внимание к мелочам в каждой детали; изысканные балюстрады, поручни, гребёнки, фартуки и различные варианты подсветки обеспечивают привлекательный внешний вид эскалатора и безопасность пассажиров.
Современный и стильный дизайн
Эскалаторы Mitsubishi обладают сдержанным и элегантным дизайном. Они производятся из первоклассных материалов и могут быть искусно оформлены в соответствии с интерьером помещения. Основные структурные части эскалаторов изготавливаются из шлифованной нержавеющей стали. Балюстрады могут быть выполнены из закалённого стекла, нержавеющей стали и прочих материалов и их комбинаций. Цвет поручней является опциональным.
-
Поручни черного цвета (501)
-
Поручни красного цвета (503)
-
Поручни синего цвета (506)

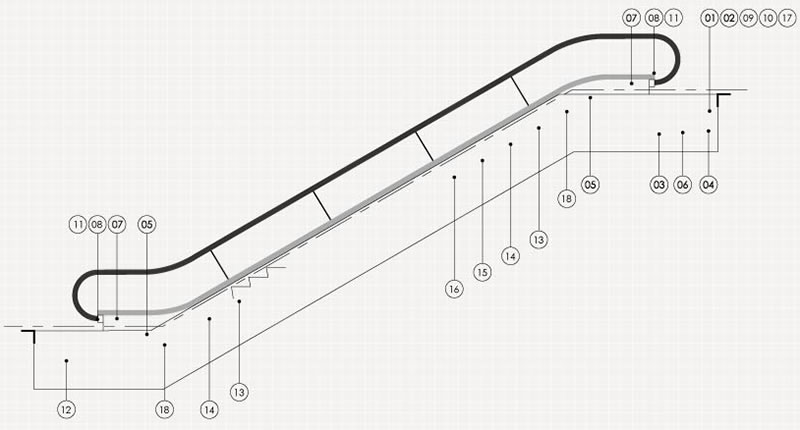

Функции и устройства
| Функция | Функциональный код | Описание функции |
| Стандартные функции и устройства | ||
| 01. Защита от сбоя и потери фазы | 3E | В случае сбоя или потери фазы происходит отключение основной и управляющей цепи. |
| 02. Защита от обратного хода лестничного полотна | ARP | Если лестничное полотно начинает двигаться в обратном направлении, происходит отключение питания основного привода, и срабатывает аварийный тормоз. |
| 03. Вспомогательный тормоз | AUX-BK | Если проектная скорость передвижения лестничного полотна будет превышена более чем в 1,4 раза (или при обратном ходе), сработает вспомогательный тормоз. |
| 04. Рабочий тормоз | BRK | Главный привод эскалатора оснащен рабочим тормозом, который эффективно останавливает или замедляет лестничное полотно. |
| 05. Защитное устройство гребёнки | CSS | Если постороннее тело попадает между ступенью и гребёнкой эскалатора, происходит отключение питания основного привода, и срабатывает аварийный тормоз. |
| 06. Защитное устройство приводной цепи | DCS | При разрыве или растяжении приводной цепи происходит отключение питания основного привода, и срабатывает аварийный тормоз. |
| 07. Кнопка аварийной остановки | E-STOP | В случае возникновения аварийной ситуации нажатие на данную кнопку повлечёт отключение питания основного привода и срабатывание аварийного тормоза. |

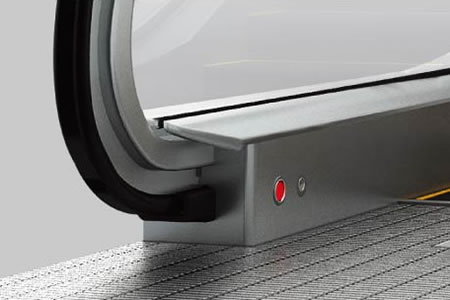

| 08. Защитное устройство механизма приёма ленты поручня 1-го уровня | HGB | Гибкие резиновые рукава, установленные на отверстия для приёма ленты поручня, исключают вероятность попадания конечностей пассажиров внутрь механизма. |
| 09. Защита от превышения скорости 1-го уровня | HGD1 | Если проектная скорость передвижения лестничного полотна будет превышена более чем в 1,2 раза, произойдёт отключение питания основного привода и срабатывание рабочего тормоза. |
| 10. Защита от превышения скорости 2-го уровня | HGD2 | Если проектная скорость передвижения лестничного полотна будет превышена более чем в 1,4 раза, произойдёт отключение питания основного привода и срабатывание аварийного тормоза. |
| 11. Защитное устройство механизма приёма ленты поручня 2-го уровня | HGS | Если постороннее тело попадает внутрь механизма приёма ленты поручня, происходит отключение питания основного привода и срабатывание аварийного тормоза. |
| 12. Защитное устройство цепи ступеней эскалатора | SCS | При разрыве или растяжении цепи ступеней эскалатора происходит отключение питания основного привода и срабатывание аварийного тормоза. |
| 13. Защита от деформации ступеней | SRS | Если ступень эскалатора каким-то образом деформирована и не может корректно взаимодействовать с гребёнкой, происходит отключение питания основного привода и срабатывание аварийного тормоза. |
| Опциональные функции и устройства | ||
| 14. Защита от деформации направляющей лестничного полотна | CRS | Если между ступеней эскалатора попадает постороннее тело, нарушая стабильность работы оборудования, происходит отключение питания основного привода и срабатывание аварийного тормоза. |
| 15. Защита от повреждений поручня | HBS | При разрыве или растяжении ленты поручня происходит отключение питания основного привода и срабатывание аварийного тормоза. |
| 16. Защита от рассинхронизации ленты поручня и лестничного полотна | HSS | Если лента поручня движется медленнее, чем лестничное полотно, происходит отключение питания основного привода и срабатывание аварийного тормоза. |
| 17. Система мониторинга эскалатора | SMOS | Данная система использует компьютер для контроля состояния эскалатора в процессе работы. |
| 18. Защитное устройство фартука эскалатора | SSS | Если постороннее тело оказывается между ступенью и фартуком эскалатора, происходит отключение питания основного привода и срабатывание аварийного тормоза. |
Примечание: *если высота подъёма превышает 6000 мм.
Основные спецификации
| Параметры | Значения | Примечания | ||
| Номинальная ширина поручня (мм) |
1200 | 1000 | 800* | |
| Расстояние между двумя поручнями (мм) | 1280 | 1080 | 880 | JS-B/JS-BF, JS-LB/JS-LBF |
| 1208 | 1008 | / | JS-SB/JS-SBF | |
| 1260 | 1060 | 860 | JP-B/JP-BF | |
| Ширина ступени (мм) |
1000 | 800 | 600 | |
| Теоретическая пропускная способность (чел./час) | 9000 | 6750 | 4500 | |
| Модель | JS-B/JS-BF, JS-LB/JS-LBF, JS-SB/ JS-SBF, JP-B/JP-BE |
|
||
| Угол наклона | 30,35 | |
||
| Скорость (м/с) | 0.5 | |
||
| Высота подъёма (мм) | 2241~9500 | Если угол наклона равен 30° | ||
| 2571~6000 | Если угол наклона равен 35° | |||
| Питание системы привода | 380В, 50Гц, 3 фазы | |
||
| Питание системы освещения | 220В, 50Гц, 1 фаза | |
||
| Горизонтальный участок лестничного полотна | 2 ступени; 3 ступени; 4 ступени | Если высота подъёма 6000 мм | ||
| Условия эксплуатации | Внутри помещения | Свяжитесь с Shanghai Mitsubishi Elevator Co.Ltd. (SMEC), чтобы узнать о возможности использования эскалатора вне помещения. |
||
| Фотоэлектрический датчик движения | Встроен в фартук эскалатора | Чтобы узнать о дополнительных конфигурациях эскалаторов, свяжитесь с Shanghai Mitsubishi Elevator Co.Ltd. напрямую. |
||
| Встроен в отдельно стоящую колонну | Чтобы узнать о дополнительных конфигурациях эскалаторов, свяжитесь с Shanghai Mitsubishi Elevator Co.Ltd. напрямую. |
|||
Примечание: *не доступно для модели Js-SB/JS-SBF.
Источник питания
Потребляемая мощность привода (3 фазы)
| Номинальная ширина поручня (мм) | Высота подъёма (HE) (мм) | Потребляемая мощность (кВА) |
| 1200 | HE<=4500 | 8 |
| 4500<=6500<=6500 | 10.4 | |
| 6500<=9500<=9500 | 15.4 | |
| 1000 | HE<=5500 | 8 |
| 5500<=6800<=6800 | 10.4 | |
| 6800<=9500<=9500 | 15.4 | |
| 800 | HE<=6500 | 8 |
| 6500<=9500<=9500 | 10.4 | |
| Потребляемая мощность осветительных приборов (1 фаза) | ||
| Модель | Высота подъёма (HE) (мм) | Потребляемая мощность (кВА) |
| JS-LB/JS-LBF | HE<=4000 | 2 |
| 4000<=6000<=6000 | 2.3 | |
| 6000<=9500<=9500 | 2.5 | |
| JS-B/JS-BF | HE<=9500 | 1.3 |
| JS-SB/JS-SBF | HE<=9500 | 1.3 |
| JP-B/JP-BF | HE<=9500 | 1.3 |

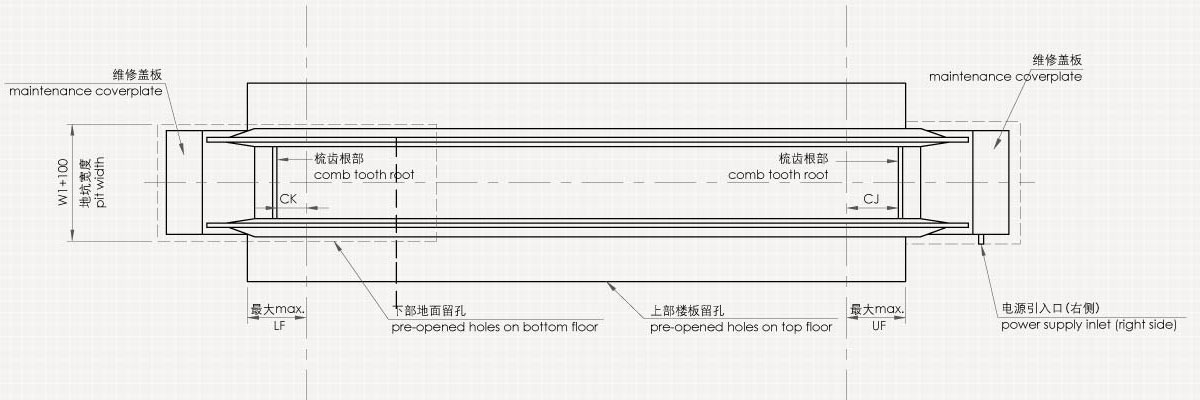

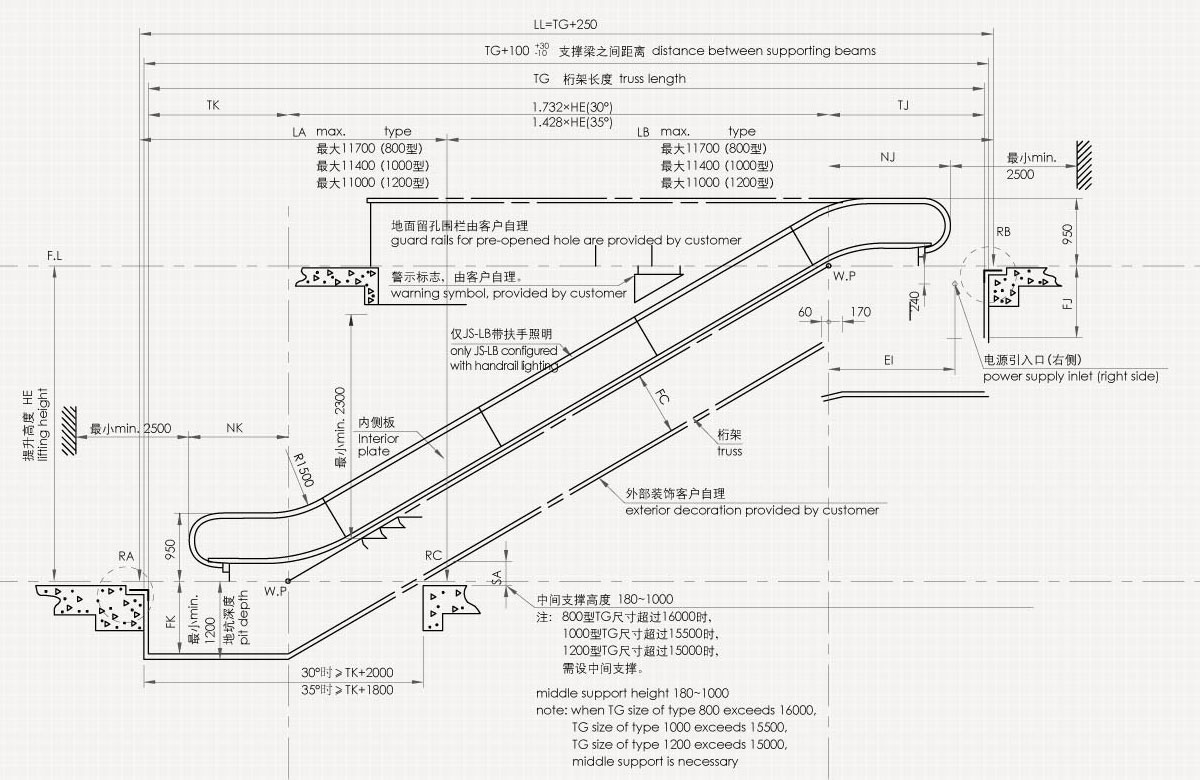

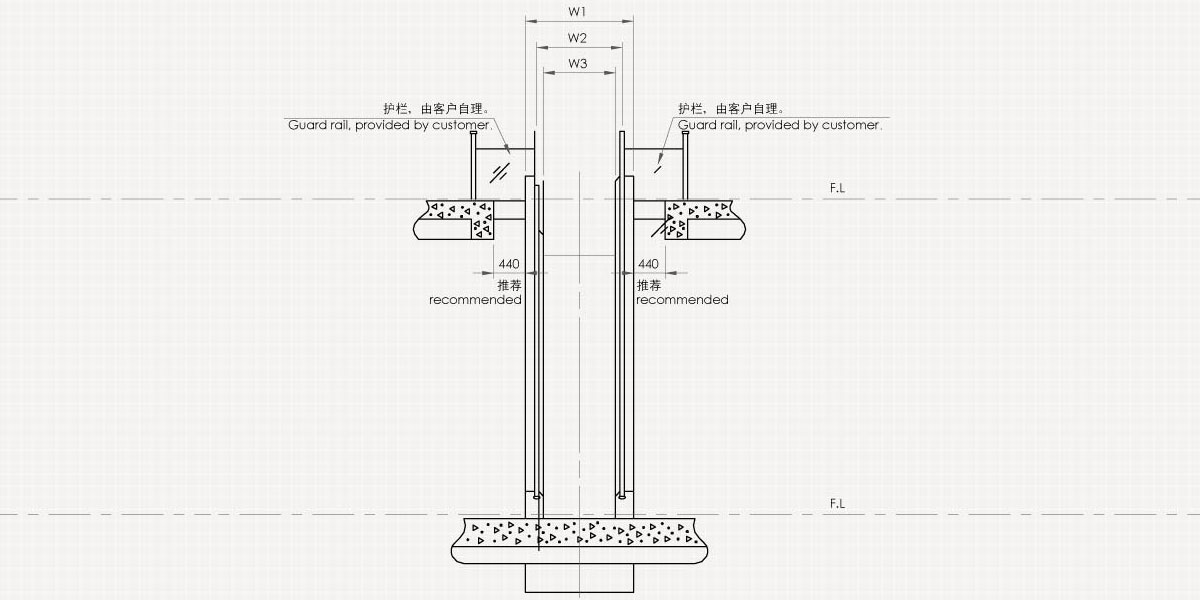

Конструктивный чертёж
| Параметр | Стандартное значение | Опциональное значение | Примечание |
| TJ (мм)* | 2560 | 2560 ~ 5260 | Высота подъёма<=6000мм/наклон 30°/ 2 горизонтальные ступени |
| 2970 | 2970 ~ 5670 | Высота подъёма<=6000мм/наклон 30°/ 3 горизонтальные ступени | |
| 3380 | 3380 ~ 6080 | Высота подъёма<=6000мм/наклон 30°/ 4 горизонтальные ступени | |
| 2600 | 2600 ~ 5300 | Высота подъёма<=6000мм/наклон 35°/ 2 горизонтальные ступени/TK>=2350мм | |
| 3010 | 3010 ~ 5710 | Высота подъёма<=6000мм/наклон 35°/ 3 горизонтальные ступени/TK>=2350мм | |
| 3420 | 3420 ~ 6120 | Высота подъёма<=6000мм/наклон 35°/ 4 горизонтальные ступени/TK>=2350мм | |
| 2375 | 2375 ~ 2684 | Высота подъёма<=6000мм/наклон 35°/ 2 горизонтальные ступени/TK>=2350мм | |
| 2970 | 2970 ~ 5670 | 6001<=Высота подъёма<=6500/ 3 горизонтальные ступени ширина поручня 1000,1200 |
|
| 3170 | 3170 ~ 5670 | 6001<=Высота подъёма<=6500/ 3 горизонтальные ступени ширина поручня 800 |
|
| 3380 | 3380 ~ 6080 | 6001<=Высота подъёма<=6500/ 4 горизонтальные ступени ширина поручня 1000,1200 |
|
| 3580 | 3580 ~ 6080 | 6001<=Высота подъёма<=6500/ 4 горизонтальные ступени ширина поручня 800 |
|
| 3450 | 3450 ~ 6150 | 6501<=Высота подъёма<=9500/ 3 горизонтальные ступени | |
| 3860 | 3860 ~ 6560 | 6501<=Высота подъёма<=9500/ 4 горизонтальные ступени | |
| TK (мм)* | 2290 | 2290 to 5000 | Высота подъёма<=6000/наклон 30°/2 горизонтальные ступени |
| 2700 | 2700 ~ 5410 | Высота подъёма<=6000/наклон 30°/ 3 горизонтальные ступени | |
| 3110 | 3110 ~ 5820 | Высота подъёма<=6000/наклон 30°/ 4 горизонтальные ступени | |
| 2350 | 2265 ~ 5060 | Высота подъёма<=6000/наклон 35°/ 2 горизонтальные ступени | |
| 2760 | 2760 ~ 5470 | Высота подъёма<=6000/наклон 35°/ 3 горизонтальные ступени | |
| 3170 | 3170 ~ 5880 | Высота подъёма<=6000/наклон 35°/ 4 горизонтальные ступени | |
| FJ (мм) | 1030 | Высота подъёма<=6500 | |
| 1100 | 6501<=Высота подъёма<=9500 | ||
| FK (мм) | 1030 | ||
| FC (мм) | 915 | ||
| Ширина эскалатора (мм) | 1550 | BNM1200 | |
| 1350 | BNM1000 | ||
| 1150 | BNM800 | ||
| TВысота подъёма | 0 ~ 11000 | BNM1200: 1 промежуточная опора | |
| 0 ~ 11400 | BNM1000: 1 промежуточная опора | ||
| 0 ~ 11700 | BNM800: 1 промежуточная опора | ||
| LB | 0 ~ 11000 | BNM1200: 1 промежуточная опора | |
| 0 ~ 11400 | BNM1000: 1 промежуточная опора | ||
| 0 ~ 11700 | BNM800: 1 промежуточная опора |
Примечания
1. Свяжитесь с Shanghai Mitsubishi Elevator Co.,Ltd. (SMEC), чтобы узнать больше.
2. Минимальные значения TJ и TK являются рекомендуемыми.
