Эскалаторы MITSUBISHI

Эскалатор серии K

Эскалатор серии K

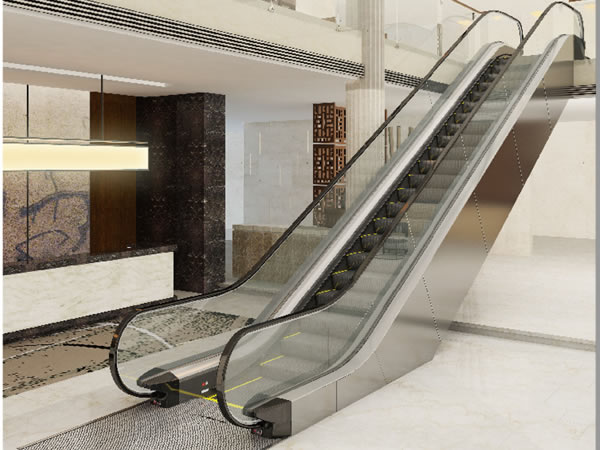

Стильный дизайн

Стильный дизайн

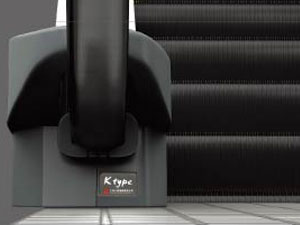

Эскалаторы серии K выполнены в строгом классическом стиле и могут иметь подсветку, которая дополнит дизайн и обеспечит дополнительную безопасность. Поручень эскалатора изготовлен из качественного антибактериального материала, приятного на вид и на ощупь. Поручни могут быть выполнены в различных цветах, которые можно комбинировать с фартуками и передними панелями, имеющими различные текстуры поверхности. Балюстрады производятся из стекла различных цветов. Все это позволяет придать эскалатору вид, который идеально впишется в интерьер помещения.

Оптимизированная компактная конструкция

Оптимизированная компактная конструкция

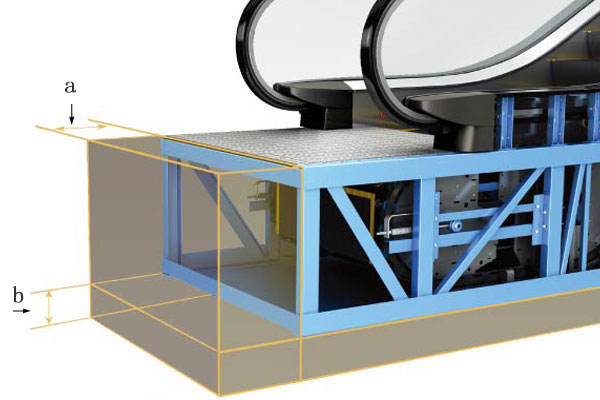

Компактная конструкция эскалаторов серии K от Mitsubishi позволяет более рационально использовать полезную площадь помещения.
a. Минимальная длина шахты эскалатора для экономии полезного пространства.
b. Оптимальная глубина машинного отсека для удобства обслуживания.

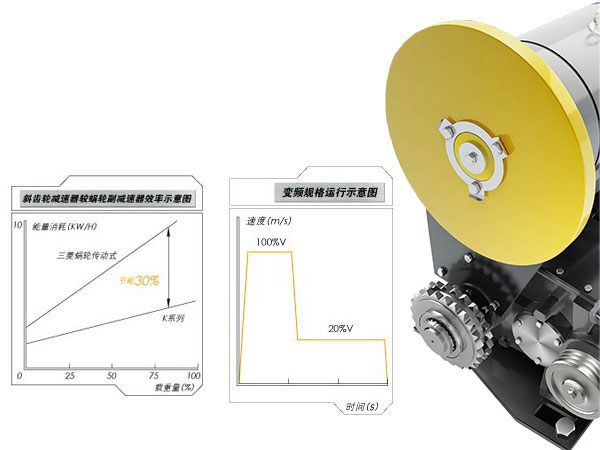

Эффективный привод и экономия электроэнергии

Эффективный привод и экономия электроэнергии

Точный и высокопроизводительный привод с червячным редуктором, используемый эскалаторами Mitsubishi, обладает высоким КПД и умеренным энергопотреблением. Экономии электричества также способствует фотоэлектрический датчик движения и преобразователь частоты, которые автоматически останавливают или замедляют лестничное полотно в случае отсутствия пассажиров.

Безопасность - основной приоритет Mitsubishi

 Безопасность - основной приоритет Mitsubishi

Подходя со всей ответственностью к обеспечению средств безопасности, Shanghai Mitsubishi Elevator снабдила свои эскалаторы многочисленными защитными системами. Таким образом, входное отверстие для приёма ленты поручня является скрытым, что позволяет предотвратить попадание конечностей пассажиров внутрь приёмного механизма. Мягкий защитный рукав, установленный поверх отверстия, обеспечивает дополнительную защиту.
Ступени из нержавеющей стали имеют ярко-желтые разграничительные линии с трёх сторон, что улучшает их внешний вид и повышает уровень безопасности пассажиров. Электрофоретическое покрытие чёрного цвета позволяет защитить ступени от ржавчины. Поручни эскалатора изготовлены из антибактериального материала в соответствии с санитарно-гигиеническими нормами. Дисковый тормоз гарантирует быструю и плавную остановку лестничного полотна.
Система безопасности эскалаторов серии K соответствует ведущим международным стандартам. Другие предохранительные устройства и механизмы поставляются по требованию заказчика.

Превосходное качество исполнения

Прочная и надёжная несущая конструкция эскалатора гарантирует его стабильность и безопасность. Приводная шестерня вступает в зацепление непосредственно с бегунками, изготовленными из износостойкого материала, что позволяет достичь большей плавности передвижения лестничного полотна и снизить уровень шума эскалатора.
Верхний и нижний возвратные механизмы разработаны так, чтобы нейтрализовать горизонтальные и вертикальные вибрации в процессе работы эскалатора.
Оптимизированная конфигурация осей улучшает зацепление между шестернями и тяговой цепью, снижая нагрузку на приводной механизм.
Входные площадки эскалатора выполнены из нержавеющей стали и характеризуются высокой прочностью, а также стойкостью к деформациям и износу.
Фермы эскалатора изготовлены из угловой стали, поскольку она лучше поддаётся уходу и антикоррозионной обработке, чем профильные трубы. Кроме того, допустимая толщина углового профиля в конструкции фермы заданного размера является большей по сравнению с толщиной профильных труб, что положительно влияет на общую прочность металлоконструкции, повышая её устойчивость к деформациям.

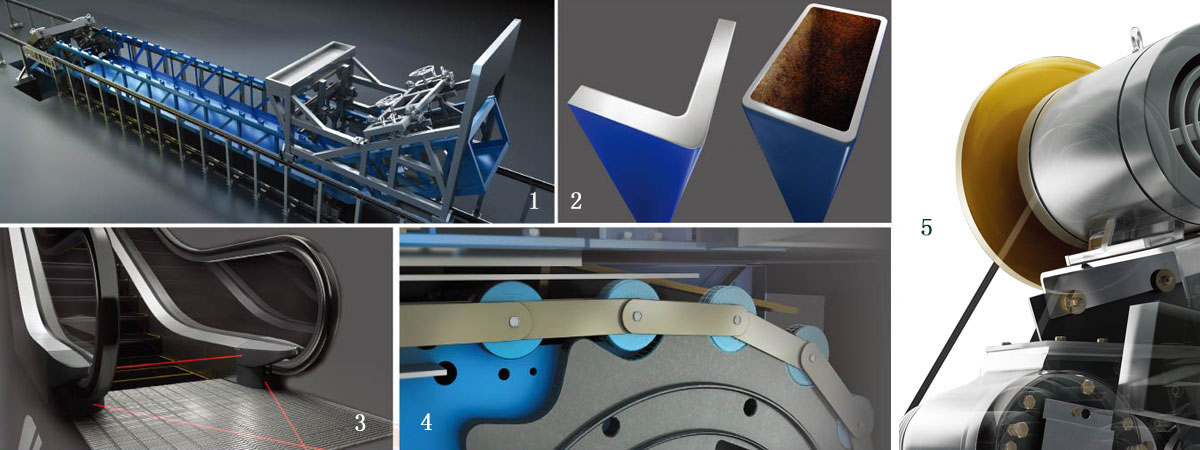

Превосходное качество исполнения

1. Надёжная несущая конструкция
2. Сравнение углового профиля и профильных труб
3. Фотоэлектрический датчик движения
4. Тяговая шестерня
5. Дисковый тормоз

Придайте эскалатору внешний вид, который оптимально впишется в интерьер

Эскалаторы серии K от Mitsubishi имеют простой, но современный дизайн. Кроме того, отдельные элементы их конструкции можно декорировать различными способами.
В стандартной комплектации механизм приёма ленты поручня снабжен защитным устройством, обеспечивающим не только высокий уровень безопасности пассажиров, но и более привлекательный внешний вид эскалатора.
Основные элементы конструкции выполнены из матированной нержавеющей стали. Балюстрада может быть изготовлена из закалённого стекла, нержавеющей стали и прочих материалов и их комбинаций. Цвет поручней является опциональным. Кроме того, поручни могут быть дополнены стильной подсветкой.

  • Доступные цвета поручней

    Доступные цвета поручней

  • Доступные цвета стекол балюстрады

    Доступные цвета стекол балюстрады

  •  Типы поручней

    Типы поручней

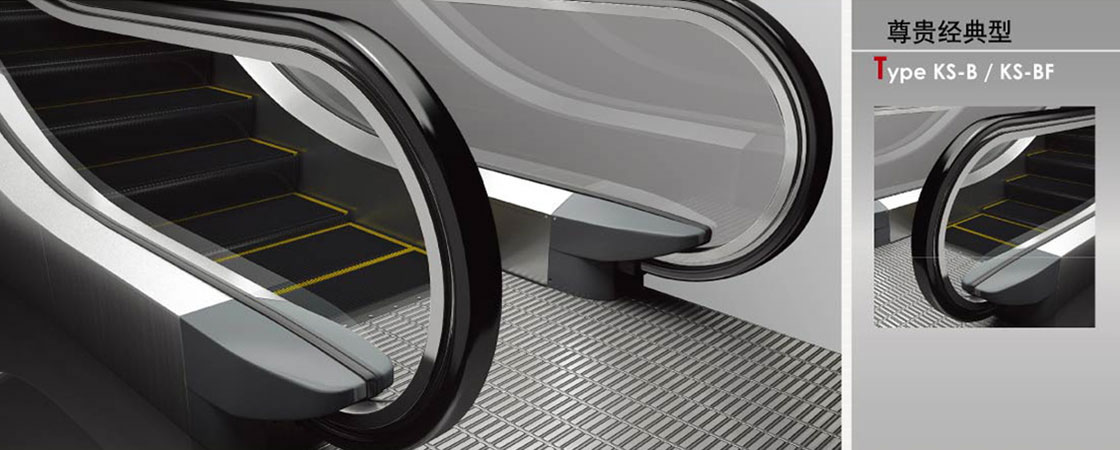

Классический поручень (без подсветки) KS-B / KS-BF

Классический поручень (без подсветки) KS-B / KS-BF

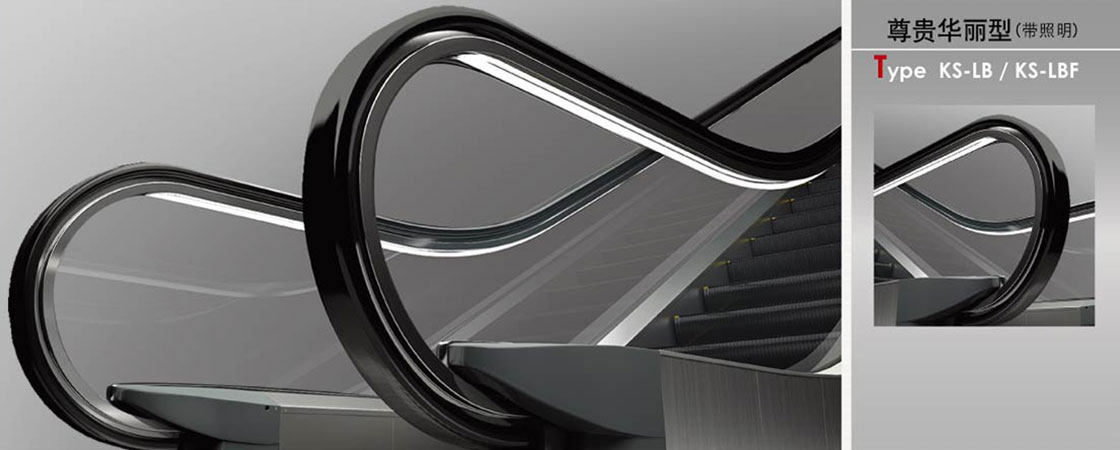

Поручни с подсветкой KS-LB / KS-LBF

Поручни с подсветкой KS-LB / KS-LBF

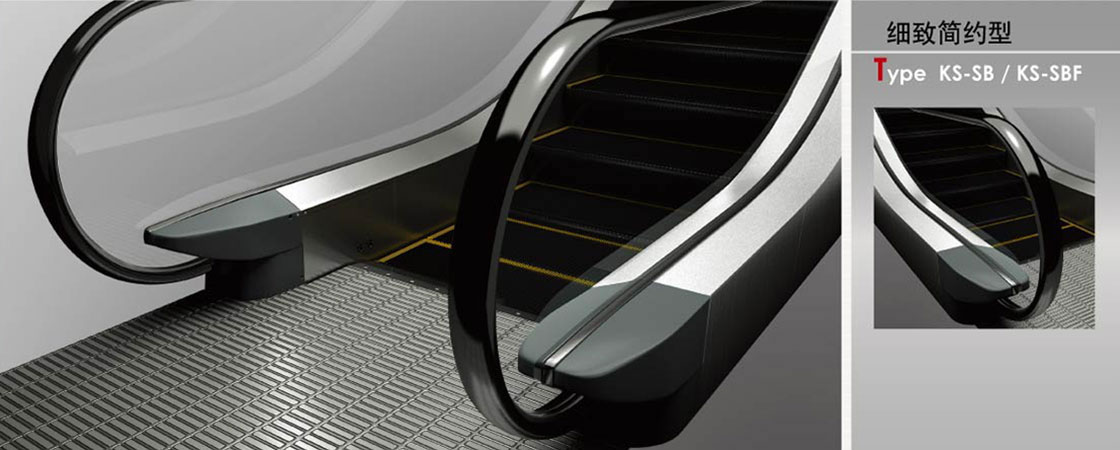

 Стандартные поручни KS-SB / KS-SBF

Стандартные поручни KS-SB / KS-SBF

1. Отделка балюстрады
Стандартная комплектация / Прямоугольные стеклянные панели (швы на стыках панелей перпендикулярны вектору движения лестничного полотна).
Опциональная комплектация / Стеклянные панели в форме параллелограмма (строго вертикальные швы на стыках панелей).
Толщина: стандартная: 8 мм, опциональная: 10 мм.

2. Цвет поручня
Стандартная комплектация / Чёрный
Опциональная комплектация / Алый, красный, желтый, зеленый, синий, серый, коричневый, темно-красный, ярко-зеленый, светло-коричневый

3. Подсветка
Стандартная комплектация / Подсветка ступеней (KS-SB/KS-SBF/KS-B/KS-BF)
Опциональная комплектация / Подсветка ступеней + подсветка поручней (KS-LB / KS-LBF)

4. Направляющая поручней
Стандартная комплектация / Матированная нержавеющая сталь

5. Ступени
Стандартная комплектация / Нержавеющая сталь с электрофоретическим покрытием чёрного цвета

6. Защитное устройство механизма возврата поручня

7. Передняя панель / Матированная нержавеющая сталь

8. Фартук / Матированная нержавеющая сталь

9. Обозначение этажа
Стандартная комплектация / Нет
Опциональная комплектация / По требованию заказчика
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, M, M1, M2, R, B3

10. Ограничительная линия ступеней / Желтая полимерная накладка
Ярко-желтые ограничительные линии с трёх сторон ступени для безопасности пассажиров.
Электрофоретическое покрытие чёрного цвета для защиты ступени от ржавчины.

11. Гребёнка / Алюминий

12. Входная площадка / Рельефная нержавеющая сталь

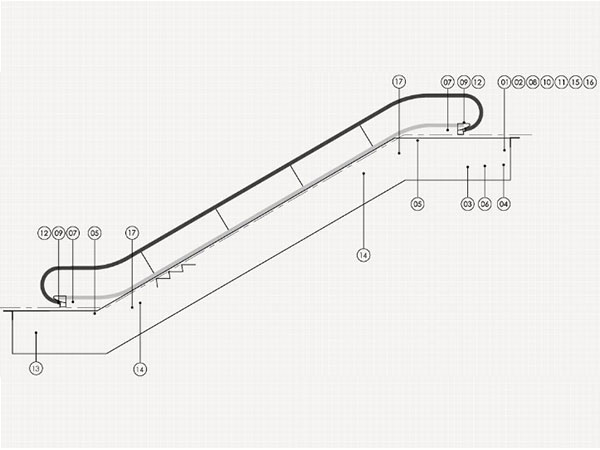

Функции и устройства

Функция Функциональный код Описание функции Примечание
Стандартные функции и устройства
01. Защита от сбоя и потери фазы 3E В случае сбоя или потери фазы происходит отключение основной и управляющей цепи.
02. Защита от обратного хода лестничного полотна ARP Если лестничное полотно начинает двигаться в обратном направлении, происходит отключение питания основного привода, и срабатывает аварийный тормоз.
03. Вспомогательный тормоз AUX-BK Если проектная скорость передвижения лестничного полотна будет превышена более чем в 1,4 раза (или при обратном ходе), сработает вспомогательный тормоз. Если высота подъёма больше 6000 мм
04. Рабочий тормоз BRK Главный привод эскалатора оснащен рабочим тормозом, который эффективно останавливает или замедляет лестничное полотно.
05. Защитное устройство гребёнки CSS Если постороннее тело попадает между ступенью и гребёнкой эскалатора, происходит отключение питания основного привода, и срабатывает аварийный тормоз.
06. Защитное устройство приводной цепи DCS При разрыве или растяжении приводной цепи происходит отключение питания основного привода, и срабатывает аварийный тормоз.
07. Кнопка аварийной остановки E-STOP В случае возникновения аварийной ситуации нажатие на данную кнопку повлечёт отключение питания основного привода и срабатывание аварийного тормоза.
08. Защита от падения скорости GOV Если фактическая скорость движения лестничного полотна на 20% ниже проектной, происходит отключение питания основного привода и срабатывание аварийного тормоза.
09. Защитное устройство механизма приёма ленты поручня 1-го уровня HGB Гибкие резиновые рукава, установленные на отверстия для приёма ленты поручня, исключают вероятность попадания конечностей пассажиров внутрь механизма.
10. Защита от превышения скорости 1-го уровня HGD1 Если проектная скорость передвижения лестничного полотна будет превышена более чем в 1,2 раза, произойдёт отключение питания основного привода и срабатывание рабочего тормоза.
11. Защита от превышения скорости 2-го уровня HGD2 Если проектная скорость передвижения лестничного полотна будет превышена более чем в 1,4 раза, произойдёт отключение питания основного привода и срабатывание аварийного тормоза. Если высота подъёма больше 6000 мм
12. Защитное устройство механизма приёма ленты поручня 2-го уровня HGS Если постороннее тело попадает внутрь механизма приёма ленты поручня, происходит отключение питания основного привода и срабатывание аварийного тормоза.
13. Защитное устройство цепи ступеней эскалатора SCS При разрыве или растяжении цепи ступеней эскалатора происходит отключение питания основного привода и срабатывание аварийного тормоза.
14. Защита от деформации ступеней SRS Если ступень эскалатора каким-то образом деформирована и не может корректно взаимодействовать с гребёнкой, происходит отключение питания основного привода и срабатывание аварийного тормоза.
Опциональные функции и устройства
15. Сигнальный интерфейс BA Показывает статус работы эскалатора. Для моделей KS-LB, KS-SB, KS-B можно выбрать только одну опцию из двух
16. Система мониторинга эскалатора SMOS-II Данная система использует компьютер для контроля состояния эскалатора в процессе работы и обнаружения каких-либо ошибок.
17. Защитное устройство фартука эскалатора SSS Если постороннее тело оказывается между ступенью и фартуком эскалатора, происходит отключение питания основного привода и срабатывание аварийного тормоза.
Функциональные возможности

Основные спецификации

Параметры Значения Примечания
Номинальная ширина поручня (мм) 1200 1000 800 *
Расстояние между двумя поручнями (мм) 1228 1028 828
Ширина ступени
(мм)
1000 800 600
Теоретическая пропускная способность (чел./час) 9000 6750 4500
Модель KS-B/KS-LB, KS-LB/KS-LBF, KS-SF/KS-SBF
Угол наклона 30, 35
Скорость (м/с) 0.5
Высота подъёма (мм) 1400-7000 Если угол наклона равен 30°
1606-6000 Если угол наклона равен 35°
Питание системы привода 380В, 50Гц, 3 фазы
Питание системы освещения 220В, 50Гц, 1 фаза
Горизонтальный участок лестничного полотна (мм) 800 (2 ступени); 1200 (3 ступени) Если высота подъёма 6000 мм
Условия эксплуатации Внутри помещения
Фотоэлектрический датчик движения Встроен в фартук эскалатора Чтобы узнать о дополнительных конфигурациях эскалаторов, свяжитесь с Shanghai
Mitsubishi Elevator
Co.Ltd. напрямую.
Встроен в отдельно стоящую колонну Чтобы узнать о дополнительных конфигурациях эскалаторов, свяжитесь с Shanghai
Mitsubishi Elevator
Co.Ltd. напрямую.

Примечание: поручень шириной 800 мм не доступен для моделей KS-SB/KS-SBF.

Источник питания

Потребляемая мощность привода (3 фазы)

Номинальная ширина поручня (мм) Высота подъёма (HE) (мм) Потребляемая мощность (кВА)
1200 HE ≦ 4000 8
4000 < HE ≦ 6000 10.4
6000 < HE ≦ 7000 12.5
1000 HE ≦ 5000 8
5000 < HE ≦ 7000 10.4
800 HE ≦ 7000 8

Потребляемая мощность осветительных приборов (1 фаза)

Модель Высота подъёма (HE) (мм) Потребляемая мощность (кВА)
KS-LB/KS-LBF HE ≦ 4000 2
4000 < HE ≦ 6000 2.3
6000 < HE ≦ 7000 2.5
KS-B/KS-BF HE ≦ 7000 1.3
KS-SB/KS-SBF HE ≦ 7000 1.3

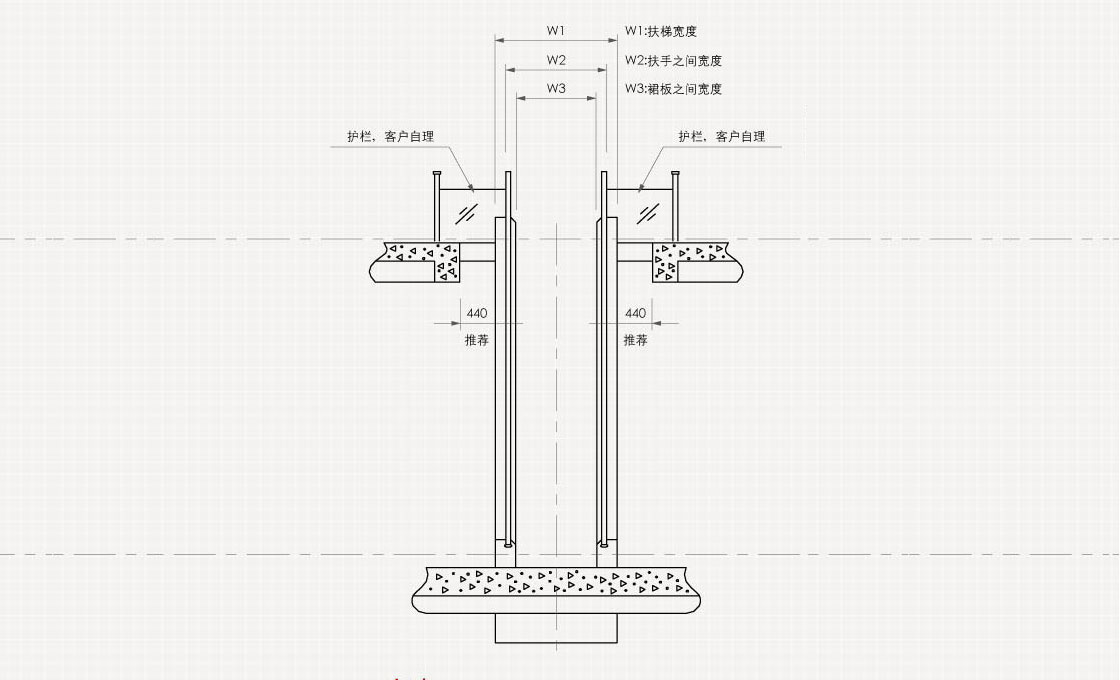

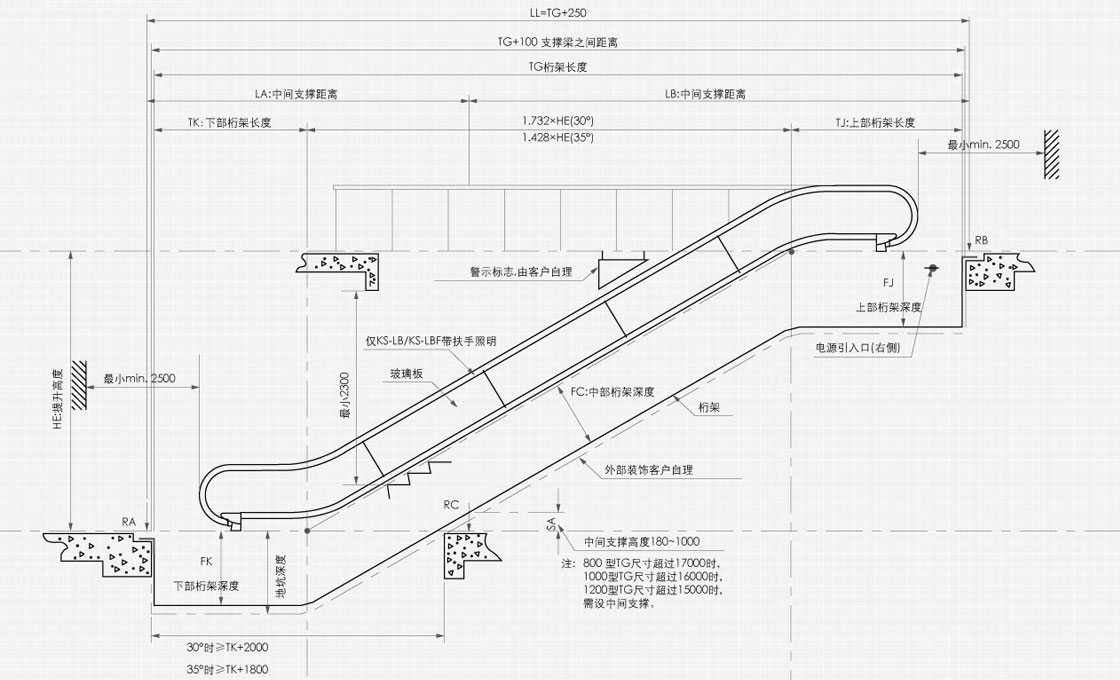

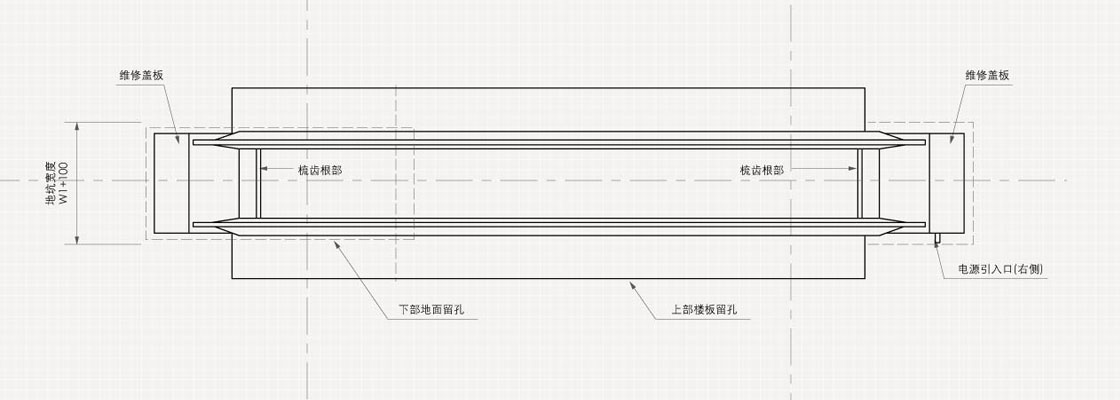

Конструктивные чертежи
Конструктивные чертежи
Конструктивные чертежи
Параметры Стандартное значение Опциональное значение Примечания
Длина верхней площадки TJ ( мм ) 2437 2437 ~ 5137 Угол наклона 30°, 2 горизонтальные ступени
2842 2842 ~ 5542 Угол наклона 30°, 3 горизонтальные ступени
2497 2497 ~ 5197 Угол наклона 35°, 2 горизонтальные ступени
2902 2902 ~ 5602 Угол наклона 35°, 3 горизонтальные ступени
Длина нижней площадки TK ( мм ) 2180 2180 ~ 4880 Угол наклона 30°, 2 горизонтальные ступени
2585 2585 ~ 5285 Угол наклона 30°, 3 горизонтальные ступени
2215 2215 ~ 4915 Угол наклона 35°, 2 горизонтальные ступени
2620 2620 ~ 5320 Угол наклона 35°, 3 горизонтальные ступени
Глубина машинного отсека верхней зоны FJ ( мм ) 1060

Глубина машинного отсека нижней зоны FK ( мм ) 1060

Глубина машинного отсека центральной зоны ( мм ) 918
Угол наклона 30°
938
Угол наклона 35°
Ширина эскалатора ( мм ) 1550
Ширина поручней 1200 мм
1350
Ширина поручней 1000 мм
1150
Ширина поручней 800 мм
Расстояние от промежуточной опоры до конца нижней площадки LA ( TK + 250 ) ~ 11000
Угол наклона 30°, ширина поручней 1200 мм, присутствует промежуточная опора
( TK + 250 ) ~ 11400
Угол наклона 30°, ширина поручней 1000 мм, присутствует промежуточная опора
( TK + 250 ) ~ 11700
Угол наклона 30°, ширина поручней 800 мм, присутствует промежуточная опора
( TK + 370 ) ~ 11000
Угол наклона 35°, ширина поручней 1200 мм, присутствует промежуточная опора
( TK + 370 ) ~ 11400
Угол наклона 35°, ширина поручней 1000 мм, присутствует промежуточная опора
( TK + 370 ) ~ 11700
Угол наклона 35°, ширина поручней 800 мм, присутствует промежуточная опора
Расстояние от промежуточной опоры до конца верхней площадки LB ( TJ + 240 ) ~ 11000
Угол наклона 30°, ширина поручней 1200 мм, присутствует промежуточная опора
( TJ + 240 ) ~ 11400
Угол наклона 30°, ширина поручней 1000 мм, присутствует промежуточная опора
( TJ + 240 ) ~ 11700
Угол наклона 30°, ширина поручней 800 мм, присутствует промежуточная опора
( TJ + 110 ) ~ 11000
Угол наклона 35°, ширина поручней 1200 мм, присутствует промежуточная опора
( TJ + 110 ) ~ 11400
Угол наклона 35°, ширина поручней 1000 мм, присутствует промежуточная опора
( TJ + 110 ) ~ 11700
Угол наклона 35°, ширина поручней 800 мм, присутствует промежуточная опора

Примечания:
1. Поручень шириной 800 мм не доступен для моделей KS-SB и SBF KS.
2. Чтобы узнать другие параметры (RA, RB, RC и т.д.), свяжитесь с Shanghai Mitsubishi Elevator Co.,Ltd. (SMEC) напрямую.
