Пассажирские лифты Shanghai MITSUBISHI

Пассажирский лифт LEHY-II

Пассажирский лифт LEHY-II

Функциональный и элегантный дизайн кабины

Mitsubishi внедрила 9 различных дизайнерских концепций, способных придать кабине лифта индивидуальность в зависимости от места, где он используется, будь то ресторан, офисный центр или жилой дом.

Рациональное расположение источников освещения, эргономичные органы управления, оптимизированная система вентиляции, высокое качество материалов и их обработки, приятность на ощупь, отзывчивость кнопок, правильно подобранные цвета и текстуры - все эти мелкие, на первый взгляд, детали непосредственно влияют на комфорт пассажира в процессе эксплуатации лифта.

Функциональный и элегантный дизайн кабины

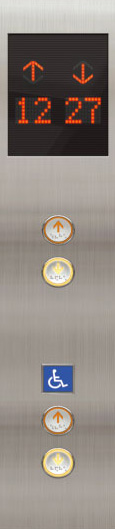

Обновленная панель управления кабиной

Оптимизированные габариты

Длина контрольной панели нового образца составляет 1900 мм, что в 1,3-1,9 раза больше, чем у панелей предыдущего поколения. Это не только повышает удобство пользования лифтом, но и положительно сказывается на интерьере кабины.

Оптимизированные габариты
Увеличенные кнопки

Максимальный диаметр кнопок новой операционной панели лифта LEHY-II может достигать 39,5 мм, что обеспечивает повышенное удобство при нажатии, делая процесс более точным и комфортным. Сами же кнопки могут быть выполнены в различных стилях из нержавеющей стали или полимерных материалов. Доступны также кнопки с обозначениями шрифтом Брайля для незрячих пассажиров.

Увеличенные кнопки

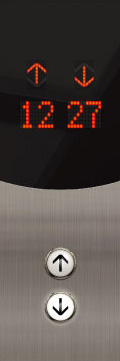

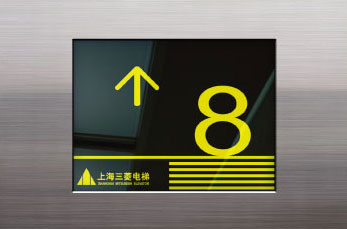

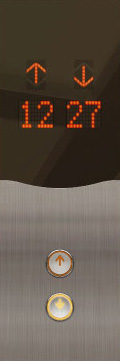

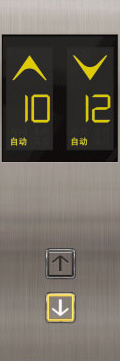

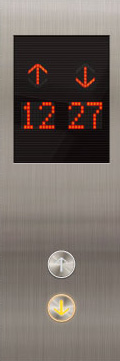

Большой дисплей

Высота светодиодного дисплея составляет 58 мм, что в значительной мере улучшает видимость выводимых на него цифр. На выбор заказчика доступны светодиодные ЖК-дисплеи различного дизайна.

Большой дисплей
Интеллектуальный привод дверей лифта

Интеллектуальный привод дверей лифта

Современная система раздельного привода створок двери существенно улучшает эксплуатационные качества лифта, сокращая его энергопотребление и частоту поломок. В свою очередь эффективная комбинация 32-битного высокопроизводительного процессора, системы регулирования тока с обратной связью в двойном замкнутом контуре и системы управления переменным напряжением и частотой тока (VVVF) гарантирует оптимальную скорость открытия и закрытия дверей, а также плавность усилия при смыкании створок.

Система управления автоматически анализирует массу каждой створки двери и силу сопротивления при их движении, что позволяет точно регулировать крутящий момент привода и тем самым обеспечивать плавное и эффективное закрытие/открытие дверей.

Чувствительное к весу пусковое устройство

Чувствительное к весу пусковое устройство

Чувствительные пьезорезистивные датчики используются для точного определения нагрузки на несущие компоненты лифта в режиме реального времени, что занимает всего несколько микросекунд. Благодаря этому пусковое устройство лифта способно компенсировать тяговое усилие подъёмного механизма для устранения толчков в момент начала движения кабины и максимально плавной её остановки, существенно повышая комфорт находящихся внутри пассажиров.

Передовые электронные технологии

Каждая электронная подсистема лифта оснащена независимым микропроцессором и сетью передачи данных, что значительно повышает эффективность, надёжность и быстродействие системы управления лифта. Используемые оборудованием печатные платы изготовлены при помощи наиболее современной технологии поверхностного монтажа. Это обуславливает их качество, надёжность и функциональность, позволяя электронике работать корректно в любых условиях. Высокотехнологичная программируемая логическая интегральная схема FPGA задействована для объединения всех подсистем в одно функциональное целое.

Энергоэффективность и экологичность

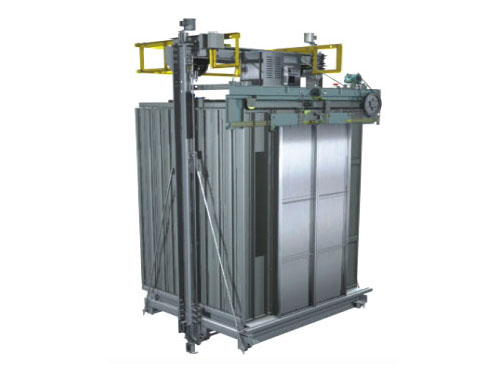

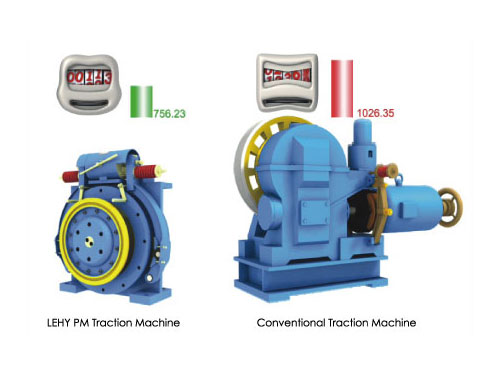

Тяговая машина с постоянным синхронным магнитом без зубчатой передачи

Современная тяговая машина, работающая посредством постоянного синхронного магнита, обеспечивает 30%~50% прирост КПД по сравнению с традиционными тяговыми агрегатами, а также существенно сокращает энергопотребление лифта.

Вместо стандартного червячного редуктора, пассажирский лифт LEHY-II использует безредукторную технологию, которая снижает уровень шума оборудования минимум на 10 дБ.

Кроме того, тяговая машина, используемая лифтами Mitsubishi, не нуждается в смазке, что облегчает её обслуживание и позволяет избежать загрязнения окружающей среды.

Энергоэффективность и экологичность

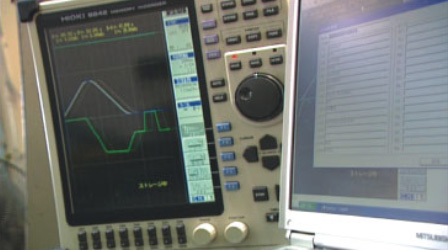

Точность в работе

Цифровое управление, технология векторного управления, уникальная система частотного регулирования

Передовая технология VVVF (управление переменным напряжением и частотой тока) позволяет повысить коэффициент использования напряжения, а также устранить гармонические колебания и флуктуации крутящего момента, тем самым предотвращая излишние вибрации и шумы.

Используя современные интеллектуальные силовые модули, высокотехнологичная система VVVF способна гармонично совмещать управление лифтом и двигателем. Специальная система привода делает управление более отзывчивым, точным и надёжным, а модульная конструкция системы значительно снижает частотность отказов оборудования.

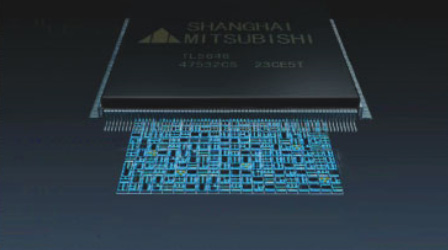

Благодаря системе управления со встроенным 32-битным центральным процессором и 32-битным сигнальным процессором лифты Mitsubishi отличаются высокой точностью и стабильностью в работе.

Для обеспечения точности и надёжности передачи данных между различными подсистемами лифта используется шина CAN.

Кроме того, система привода лифта оснащена абсолютным энкодером, который быстро и точно определяет положение вала двигателя для более эффективного регулирования скорости его вращения. Данный энкодер позволяет производить измерения до 8192 положений вала в пределах одного оборота (в то время как обычные энкодеры определяют только 512 положений), обеспечивая максимальный уровень комфорта пассажиров в процессе передвижения кабины.

Экономия полезной площади

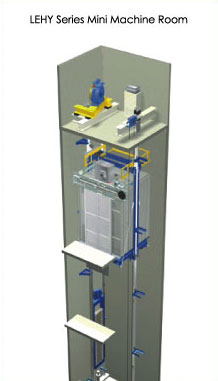

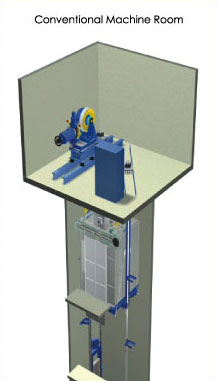

Компактные размеры машинного помещения

Площадь машинного помещения пассажирских лифтов Mitsubishi равна площади поперечного сечения шахтного ствола, что позволяет более рационально использовать полезную площадь здания и более гибко проектировать его архитектуру.

По сравнению с лифтами, вовсе не имеющими машинного помещения, лифты с машинным помещением малой площади отличаются значительно большим удобством в обслуживании.

  • Freedom
  • Freedom

Экономия электроэнергии

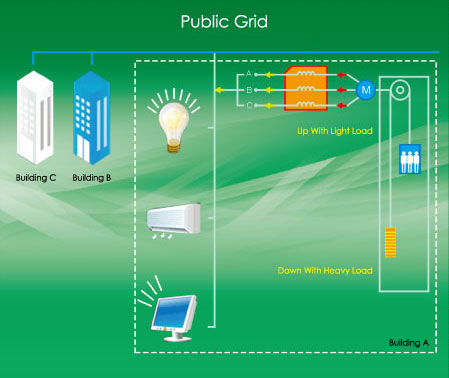

Регенеративный привод

Как было сказано ранее, тяговая машина с постоянным синхронным магнитом способна повысить КПД лифтового оборудования в среднем на 30%. Тем временем, регенеративный привод, разработанный Mitsubishi, позволяет преобразовать энергию, полученную при генераторном режиме работы лифта в трехфазное напряжение при помощи выпрямителя на базе ШИМ и возвращать её обратно в электрическую сеть здания, где она может быть использована другими системами.

Экономия электроэнергии

Лифтовая кабина класса

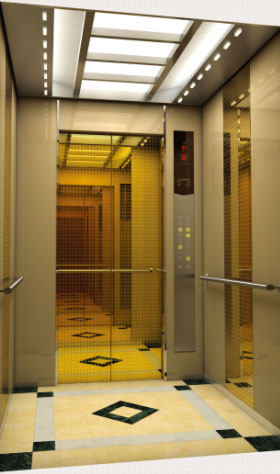

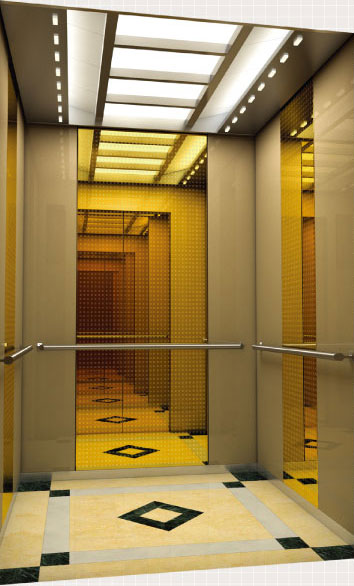

Кабина 'Изысканность и изящество'/ZCD-006X
Кабина 'Изысканность и изящество'/ZCD-006X

Кабина "Изысканность и изящество"/ZCD-006X

Крыша кабины KD-J5-B06
Панель управления ZCBE-H110
Передняя стенка Лакокрасочное покрытие "металлик" (цвет шампань ZJS-005G)
Задняя и боковые стенки Правая и левая части стенки: лакокрасочное покрытие "металлик" (цвет шампань ZJS-005G); Центральная часть стенки: титановое покрытие, гравировка
Зеркало Нержавеющая сталь (ZHY-016+ZDT-002)
Дверь Нержавеющая сталь, титановое покрытие, гравировка, зеркальный эффект
Декоративная панель над дверью Лакокрасочное покрытие "металлик" (цвет шампань ZJS-005G)
Боковые наличники двери Зеркальная нержавеющая сталь
Поручни Поручни круглого поперечного сечения из нержавеющей стали с трёх сторон кабины (ZYH-RH20)
Пол Мозаичный (ZPH-005 ) (доступны другие варианты)

Примечание: индекс того или иного цвета отделки определяется по таблице цветов компании SMEC.

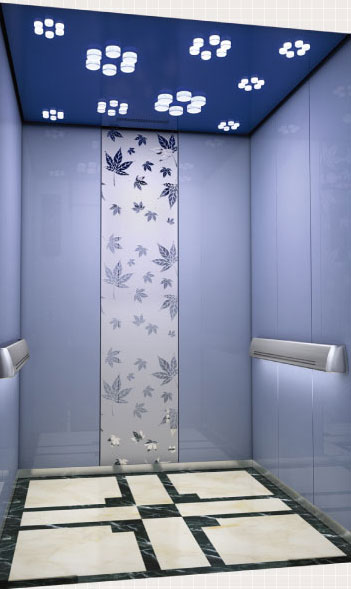

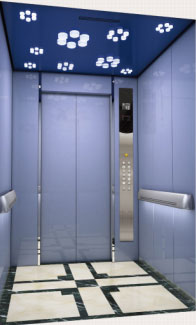

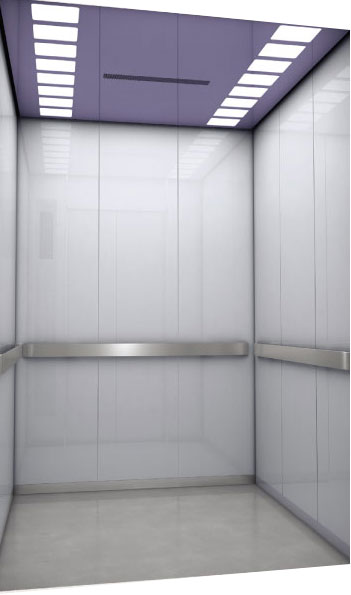

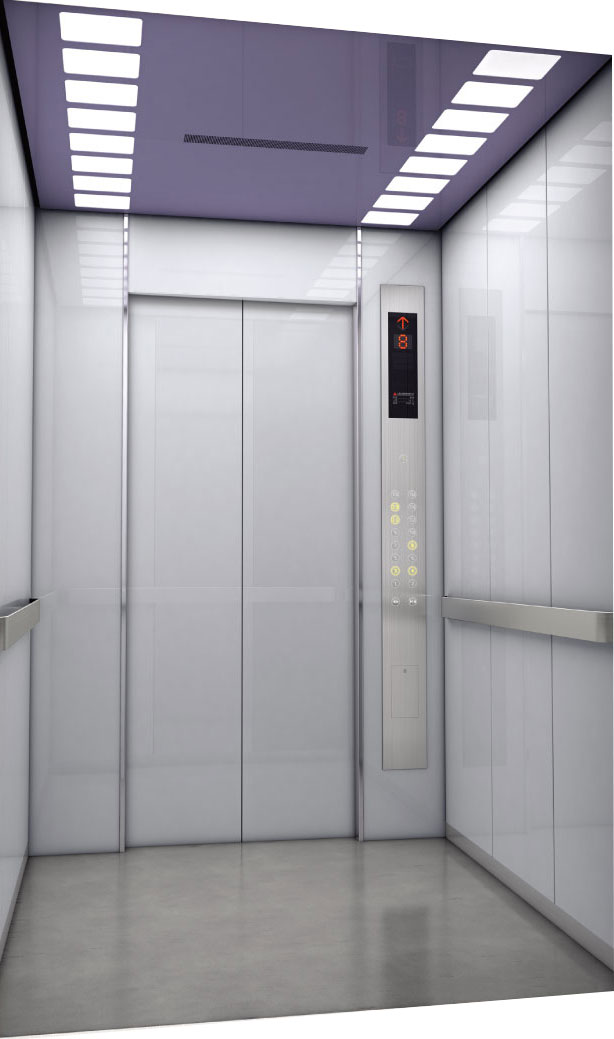

Кабина 'Цвет сирени' /ZCD-005X
Кабина 'Цвет сирени' /ZCD-005X

Кабина "Цвет сирени" /ZCD-005X

Преимущества светодиодных технологий, используемых компанией SMEC в своих лифтах:
1. Светодиодные лампы могут экономить до 50% электроэнергии по сравнению с флуоресцентными.
2. Рабочий ресурс светодиодных ламп почти в 10 раз больше, чем у флуоресцентных.
3. Отсутствие ультрафиолетового излучения и ртути для безопасной утилизации.

Крыша кабины ZCLGS03 (индекс цвета Y116)
Панель управления ZCBD-H210 (доступны и другие модели)
Передняя стенка Лакокрасочное покрытие "металлик" (светло-сиреневый цвет ZJS-001G)
Задняя и боковые стенки Правая и левая части стенки: лакокрасочное покрытие "металлик" (светло-сиреневый цвет ZJS-001G)
Дверь Лакокрасочное покрытие "металлик" (светло-сиреневый цвет ZJS-001G)
Декоративная панель над дверью Лакокрасочное покрытие "металлик" (светло-сиреневый цвет ZJS-001G)
Боковые наличники двери Зеркальная нержавеющая сталь
Поручни Наклонные поручни с правой и левой стороны кабины (ZYH-SA10L) (доступны и другие модели)
Пол Мозаичный (ZPH-003) (доступны другие варианты)

Примечание: индекс того или иного цвета отделки определяется по таблице цветов компании SMEC.

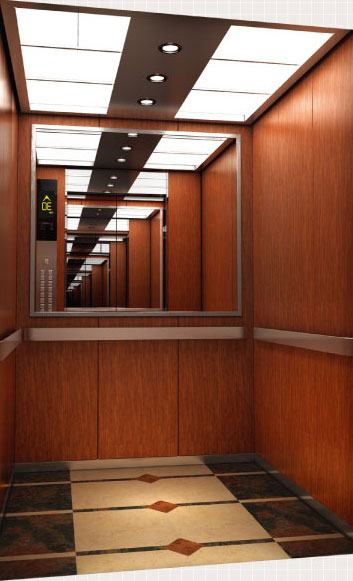

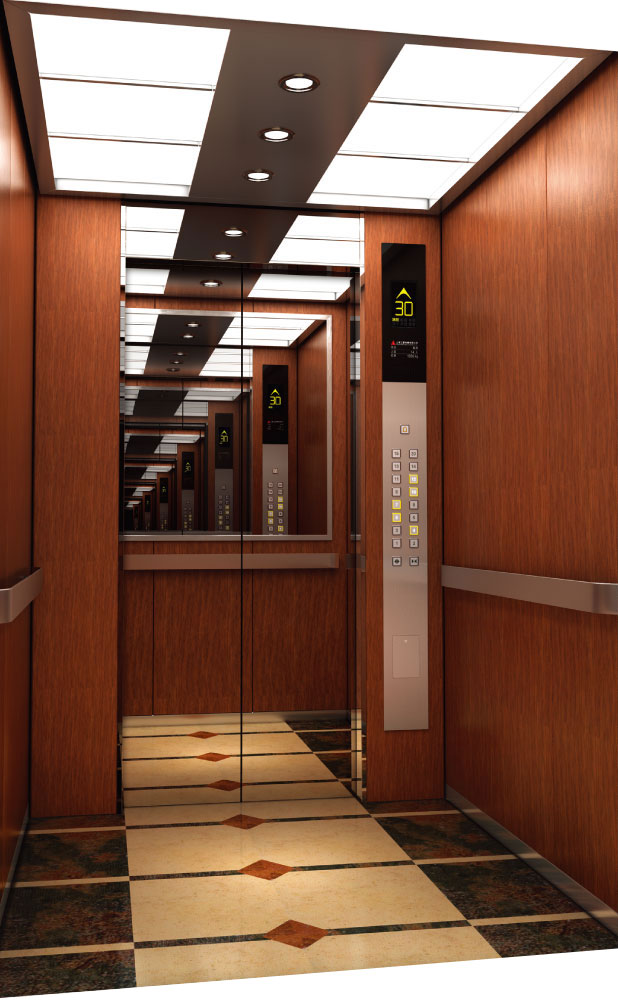

Кабина 'Умиротворяющая древесина'/ZCD-004X
Кабина 'Умиротворяющая древесина'/ZCD-004X

Кабина "Умиротворяющая древесина"/ZCD-004X

Крыша кабины KD-J11-B16
Панель управления ZCBM-H610 (доступны и другие модели)
Передняя стенка Листовая сталь с полимерным покрытием под дерево (ZYM-001)
Задняя и боковые стенки Листовая сталь с полимерным покрытием под дерево (ZYM-001)
Дверь Зеркальная нержавеющая сталь
Зеркало Квадратное зеркало в половину человеческого роста
Декоративная панель над дверью Зеркальная нержавеющая сталь
Боковые наличники двери Зеркальная нержавеющая сталь
Поручни Плоские поручни с трёх сторон кабины (ZYM-FH10) (доступны и другие модели)
Пол Мозаичный (ZPH-002) (доступны другие варианты)

Примечание: индекс того или иного цвета отделки определяется по таблице цветов компании SMEC.


Кабина "Премиум"

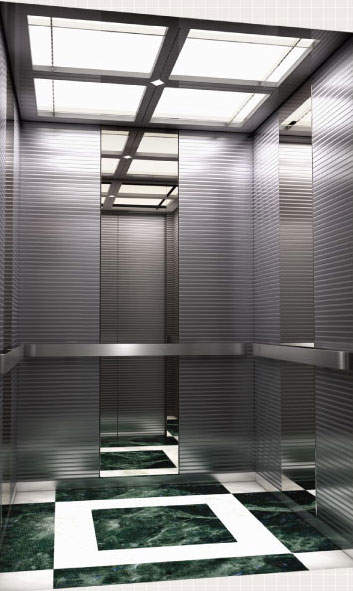

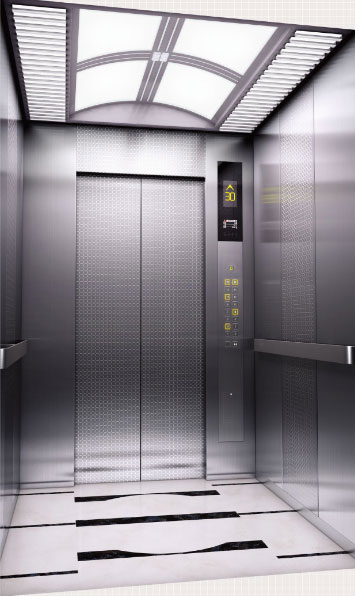

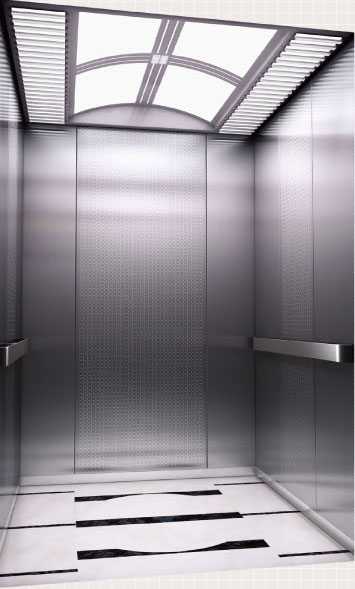

Кабина 'Звёздное небо'/ZCD-007G
Кабина 'Звёздное небо'/ZCD-007G

Кабина "Звёздное небо"/ZCD-007G

Крыша кабины CL-6B
Панель управления ZCBE-T310 (доступны и другие модели)
Передняя стенка Шлифованная нержавеющая сталь
Задняя и боковые стенки Боковые стенки: шлифованная нержавеющая сталь; Задняя стенка: шлифованная нержавеющая сталь с гравировкой (ZHY-004)
Дверь Шлифованная нержавеющая сталь с гравировкой
Декоративная панель над дверью Шлифованная нержавеющая сталь
Боковые наличники двери Отсутствуют
Поручни Плоские поручни из нержавеющей стали с трёх сторон кабины (ZHY-FH10) (доступны и другие модели)
Пол Мозаичный (ZPH-008) (доступны другие варианты)

Примечание: индекс того или иного цвета отделки определяется по таблице цветов компании SMEC.

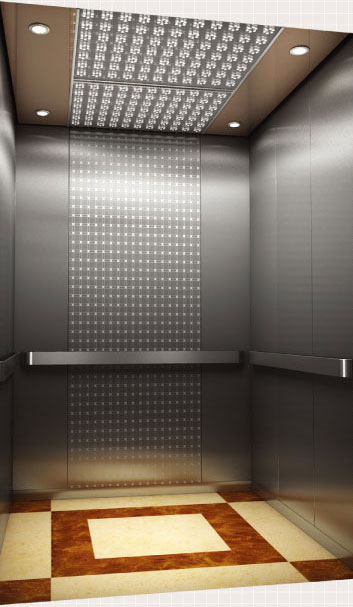

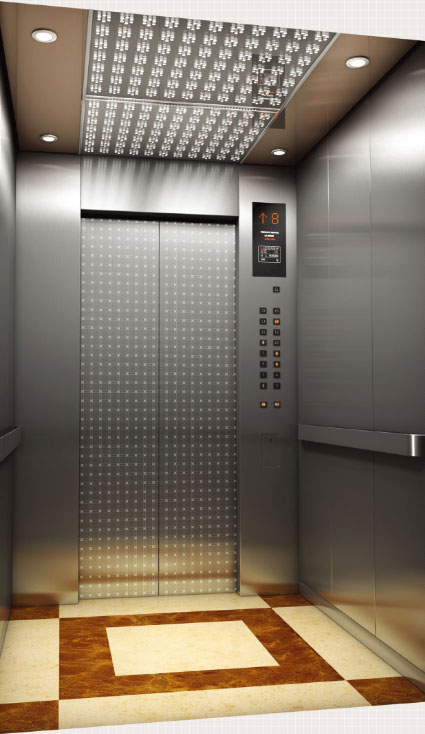

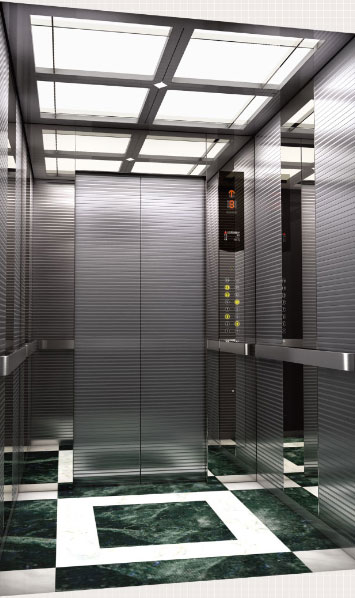

Кабина 'Элит'/ZCD-008G
Кабина 'Элит'/ZCD-008G

Кабина "Элит"/ZCD-008G

Крыша кабины KD-J11-B13
Панель управления ZCBE-H110 (доступны и другие модели)
Передняя стенка Зеркальная нержавеющая сталь
Задняя и боковые стенки Правая и левая части стенки: шлифованная нержавеющая сталь с гравировкой (ZHY-006); Центральная часть стенки: зеркальная нержавеющая сталь
Дверь Шлифованная нержавеющая сталь с гравировкой (ZHY-006)
Декоративная панель над дверью Зеркальная нержавеющая сталь
Боковые наличники двери Отсутствуют
Поручни Плоские поручни (ZHY-FH10) (доступны и другие модели)
Пол Мозаичный (ZPH-009) (доступны другие варианты)

Примечание: индекс того или иного цвета отделки определяется по таблице цветов компании SMEC.


Кабина 'Элегантность'/ZCD-006G

Кабина "Элегантность"/ZCD-006G

Крыша кабины DD-JV-2 (индекс цвета Y005 матовый)
Панель управления ZCBE-H610 (доступны и другие модели)
Передняя стенка Шлифованная нержавеющая сталь
Задняя и боковые стенки Правая и левая части стенки: шлифованная нержавеющая сталь; Центральная часть стенки: шлифованная нержавеющая сталь с гравировкой (ZHY-015)
Дверь Шлифованная нержавеющая сталь с гравировкой (ZHY-015)
Декоративная панель над дверью Шлифованная нержавеющая сталь с гравировкой (ZHY-015)
Боковые наличники двери Отсутствуют
Поручни Плоские поручни из нержавеющей стали с двух сторон кабины (ZHY-FH10) (доступны и другие модели)
Пол Мозаичный (ZPH-004) (доступны другие варианты)

Примечание: индекс того или иного цвета отделки определяется по таблице цветов компании SMEC.


Кабина "Теплота"

Кабина 'Цвет на воде'/ZCD-003T

Кабина "Цвет на воде"/ZCD-003T

Крыша кабины CL-13 (индекс цвета Y010 )
Панель управления ZCBE-C110 (доступны и другие модели)
Передняя стенка Окрашенная листовая сталь (ZY014)
Задняя и боковые стенки Окрашенная листовая сталь (ZY014)
Дверь Окрашенная листовая сталь (ZY014)
Декоративная панель над дверью Окрашенная листовая сталь (ZY014)
Боковые наличники двери Шлифованная нержавеющая сталь
Поручни Плоские поручни из нержавеющей стали с трёх сторон кабины (ZHY-FH10) (доступны и другие модели)
Пол Покрытие ПВХ под камень (PR-18) (доступны другие варианты)

Примечание: индекс того или иного цвета отделки определяется по таблице цветов компании SMEC.

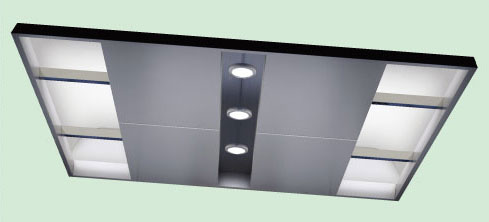

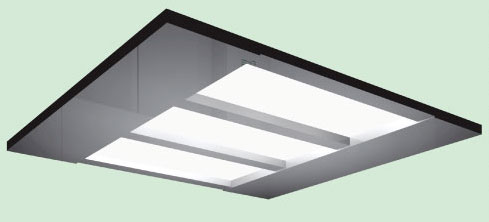

CL-12
CL-12 (для широких лифтовых кабин)
Материал Листовая сталь, покрытая лаком "металлик" серебристого цвета
Освещение Прямое освещение через отверстия по бокам + диффузное отражение света, заливающий свет.
Вентиляция Вентиляционные каналы с двух сторон + диаметральный вентилятор.

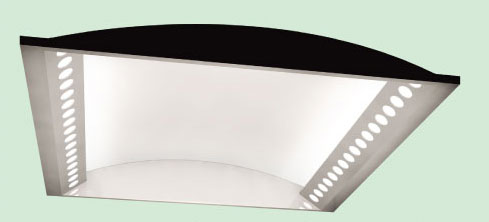

DD-JV-2
DD-JV-2
Материал Окрашенная листовая сталь*
Освещение Изогнутый плафон из ПММА молочно-белого цвета, трубчатые лампы с плафонами из ПММА по бокам
Вентиляция Вентиляционные каналы с двух сторон + диаметральный вентилятор.
ZCL-GS03
ZCL-GS03 (макс. грузоподъёмность < 1600 кг, для широких кабин)
Материал Окрашенная листовая сталь*
Освещение Светодиодные лампы с рассеивателями из ПММА
Вентиляция Вентиляционные каналы с двух сторон + диаметральный вентилятор.
ZCL-DS07
ZCL-DS07 (макс. грузоподъёмность < 1600 кг, для широких кабин)
Материал Окрашенная листовая сталь*
Освещение Светодиодные лампы с рассеивателями из ПММА
Вентиляция Вентиляционные каналы с двух сторон + диаметральный вентилятор.

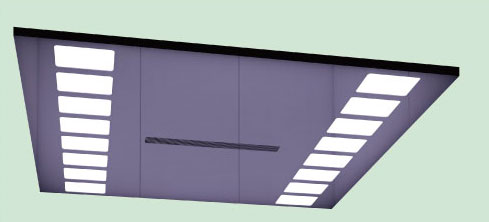

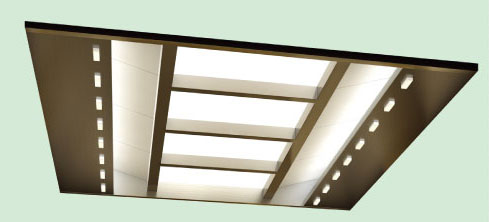

KD-J5-B06
KD-J5-B06 (для широких лифтовых кабин)
Материал Шлифованная нержавеющая сталь
Освещение Лампа с корпусом из окрашенной шлифованной нержавеющей стали и наклонным рассеивателем молочно-белого цвета
Вентиляция Вентиляционные каналы с двух сторон + диаметральный вентилятор.
KD-J23-B11
KD-J23-B11 (для широких лифтовых кабин)
Материал Окрашенная листовая сталь*
Освещение Корпус из алюминия, покрытого фторуглеродным лаком, трубчатые лампы посередине, лампы заливающего света по бокам.
Вентиляция Вентиляционные каналы с двух сторон + диаметральный вентилятор.

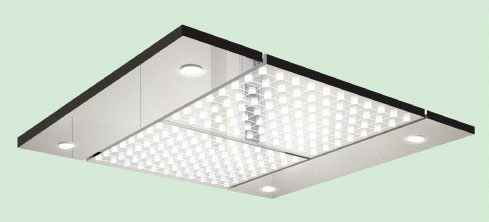

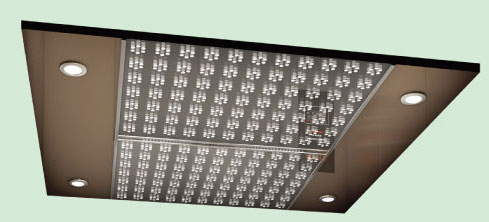

CL-2
CL-2 (для широких кабин)
Материал Зеркальная нержавеющая сталь*
Освещение Непрямое освещение посредством прозрачно-зеркального акрилового рассеивателя. Корпус из листовой стали с прозрачно-зеркальным покрытием. Прямое освещение посредством ламп накаливания в 4 углах.
Вентиляция Вентиляционные каналы с двух сторон + диаметральный вентилятор.

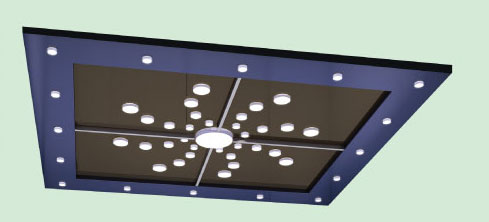

CL-6B
CL-6B (для широких кабин)
Материал Зеркальная нержавеющая сталь*
Освещение Непрямое освещение посредством прозрачно-зеркального акрилового рассеивателя. Корпус из листовой стали с прозрачно-зеркальным покрытием. Прямое освещение посредством ламп накаливания в 4 углах.
Вентиляция Вентиляционные каналы с двух сторон + диаметральный вентилятор.

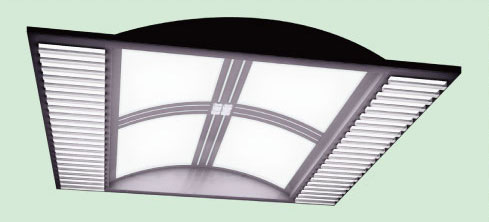

CL-7
CL-7 (для широких кабин)
Материал Листовая сталь, покрытая лаком "металлик" серебристого цвета
Освещение Непрямое освещение посредством центрального рассеивателя молочно-белого цвета
Вентиляция Вентиляционные каналы с двух сторон + диаметральный вентилятор.
CL-8
CL-8 (для широких кабин)
Материал Листовая сталь, покрытая лаком "металлик" жемчужно-серого цвета
Освещение Непрямое освещение посредством центрального рассеивателя молочно-белого цвета
Вентиляция Вентиляционные каналы с двух сторон + диаметральный вентилятор.

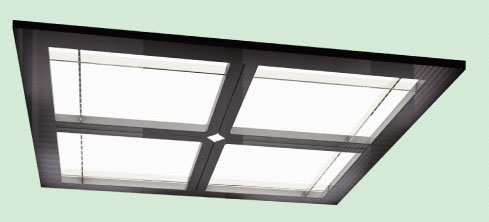

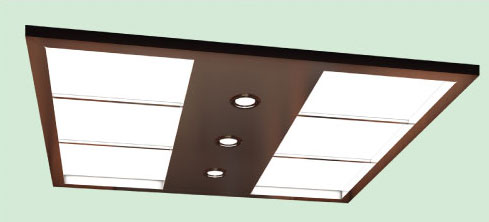

KD-J11-B13
KD-J11-B13 (для широких кабин)
Материал Листовая сталь, покрытая лаком "металлик" серебристого цвета
Освещение Рассеиватели молочно-белого цвета, декоративный ромб по центру
Вентиляция Вентиляционные каналы с двух сторон + диаметральный вентилятор.
KD-J11-B16
KD-J11-B16(для широких кабин)
Материал Листовая сталь, покрытая лаком "металлик" серебристого цвета
Освещение Рассеиватели молочно-белого цвета, декоративный ромб по центру
Вентиляция Вентиляционные каналы с двух сторон + диаметральный вентилятор.

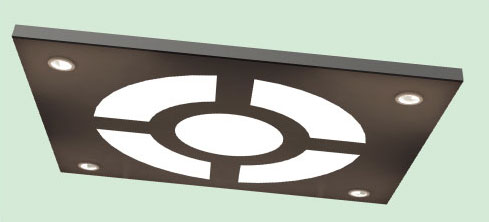

ZCL-SP01
ZCL-SP01 (для P08W, P10W, P14W, P14W, P18W)
Материал Окрашенная листовая сталь*
Освещение Рассеиватели из ПММА молочно-белого цвета, лампы накаливания в 4 углах
Вентиляция Боковой вентиляционный канал + диаметральный вентилятор.

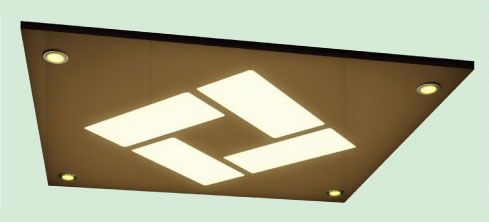

ZCL-SP02
ZCL-SP02 (для P08W, P10W, P14W, P14W, P18W)
Материал Окрашенная листовая сталь*
Освещение Рассеиватели из ПММА молочно-белого цвета, лампы накаливания в 4 углах
Вентиляция Боковой вентиляционный канал + диаметральный вентилятор.

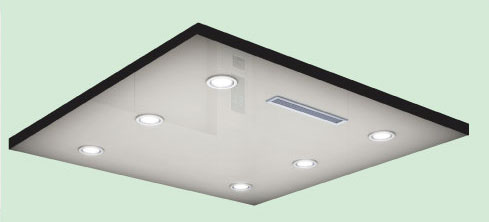

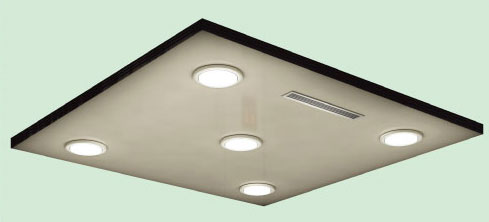

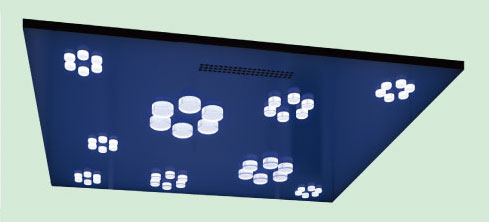

ZCL-CP01
ZCL-CP01 (макс. грузоподъёмность< 1600 кг, для широких кабин)
Материал Окрашенная листовая сталь
Освещение 5 круглых энергосберегающих ламп, не излучающих тепло
Вентиляция Дефлектор, направляющий поток воздуха в центр лифтовой кабины, повышает комфорт пассажиров в жаркое время года.
Особенности Плоский потолок, устойчивый к царапинам. Идеально для лифтов, используемых в жилых домах.
ZCL-CP02
ZCL-CP02 (макс. грузоподъёмность< 1600 кг, для широких кабин)
Материал Окрашенная листовая сталь
Освещение 6 круглых энергосберегающих ламп, не излучающих тепло
Вентиляция Дефлектор, направляющий поток воздуха в центр лифтовой кабины, повышает комфорт пассажиров в жаркое время года.
Особенности Плоский потолок, устойчивый к царапинам. Идеально для лифтов, используемых в жилых домах.

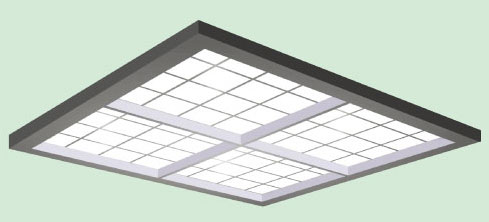

CL-13
CL-13
Материал Окрашенная листовая сталь*
Освещение Прямое освещение посредством рассеивателей молочно-белого цвета по бокам.
Вентиляция Центральный вентиляционный канал + диаметральный вентилятор.

CL-10

Без крыши
Для широких кабин и в случае, если противовес расположен сзади.


ZCL-CN02

Без крыши
Для широких кабин и в случае, если противовес расположен сбоку

Типы поручней

Плоский поручень из нержавеющей стали ZYH-FH10
Плоский поручень из нержавеющей стали ZYH-FH10
ZYH-RH20 Stainless steel round handrail
Круглый поручень из нержавеющей стали ZYH-RH20
Наклонный поручень из алюминия (без подсветки) ZYH-SA10
Наклонный поручень из алюминия (без подсветки) ZYH-SA10
Наклонный поручень из алюминия (с подсветкой) ZYH-SA10L
Наклонный поручень из алюминия (с подсветкой) ZYH-SA10L

Панели управления кабиной лифта

  • ZCBE-C110
    ZCBE-C110
    Главная контрольная панель
    ZCBE-C160
    ZCBE-C160
    Кнопка
  • ZCBE-H110
    ZCBE-H110
    Главная контрольная панель
    ZCBE-H160
    ZCBE-H160
    Кнопка
  • ZCBT-H110
    ZCBT-H110
    Главная контрольная панель
    ZCBT-H160
    ZCBT-H160
    Кнопка
  • ZCBD-H210
    ZCBD-H210
    Главная контрольная панель
    ZCBD-H260
    ZCBD-H260
    Кнопка
  • ZCBM-H610
    ZCBM-H610
    Главная контрольная панель
    ZCBM-H660
    ZCBM-H660
    Кнопка
Модель Лицевая панель Кнопки Дисплей Примечание
ZCBE-C110/ZCBE-C160 Шлифованная нержавеющая сталь Зеркальная нержавеющая сталь Круглые кнопки из нержавеющей стали с оранжевой подсветкой Цифровой светодиодный точечно-матричный дисплей
ZCBE-H110/ZCBE-H160
ZCBT-H110/ZCBT-H160 Круглые кнопки из алюминиевого сплава со шрифтом Брайля и оранжевой подсветкой
ZCBD-H210/ZCBD-H260 Круглые кнопки с полимерным покрытием и белой подсветкой Жидкокристаллический полноцветный дисплей высокого разрешения, диагональ 5,7"
ZCBM-H610/ZCBM-H660 Квадратные кнопки из нержавеющей стали с полихромной подсветкой Жидкокристаллический дисплей, диагональ 8,4"
ZCBT-F050 Квадратные кнопки из нержавеющей стали с полихромной подсветкой
Присутствуют вспомогательные кнопки для инвалидов Подходит для широких кабин

Примечание: символ "*" означает, что исполнение из зеркальной нержавеющей стали не является стандартным для данной модели.



Панели управления кабиной лифта

  • ZCBT-F50
    ZCBT-F50
  • ZCBT-T110
    ZCBT-T110
    ZCBT-T160
  • ZCBT-T310
    ZCBT-T310
    ZCBT-T360
  • ZCBE-T110
    ZCBE-T110
    ZCBE-T160
  • ZCBE-T310
    ZCBE-T310
    ZCBE-T360
Модель Лицевая панель Кнопки Дисплей Примечание
ZCBT-T110* Шлифованная нержавеющая сталь
Зеркальная нержавеющая сталь
Круглые кнопки из нержавеющей стали с красно-оранжевой подсветкой Цифровой светодиодный точечно-матричный дисплей Кол-во этажей279 мм Кол-во этажей >28 и 349 мм
ZCBT-T160*
ZCBT-T310* Шлифованная нержавеющая сталь
Зеркальная нержавеющая сталь
Жидкокристаллический дисплей высокого разрешения, диагональ 8,4" Ширина передней стенки >=349 мм
ZCBT-T360*
ZCBE-T110* Шлифованная нержавеющая сталь
Зеркальная нержавеющая сталь
Круглые кнопки из алюминиевого сплава со шрифтом Брайля и оранжевой подсветкой Цифровой светодиодный точечно-матричный дисплей Кол-во этажей279 мм Кол-во этажей >28 и 349 мм
ZCBE-T160*
ZCBE-T310 Шлифованная нержавеющая сталь
Зеркальная нержавеющая сталь
Жидкокристаллический дисплей высокого разрешения, диагональ 8,4" Ширина передней стенки >=349 мм
ZCBE-T360

Примечание: символ "*" означает, что конфигурация не является стандартной.



Вызывные посты с индикатором

  • ZPIE-C110
    ZPIE-C110
  • ZPIT-H110
    ZPIT-H110
  • ZPID-H110
    ZPID-H110
  • ZPIM-H610
    ZPIM-H610
  • ZPIE-C120
    ZPIE-C120
  • ZPIT-H120
    ZPIT-H120
  • ZPID-H120
    ZPID-H120
  • ZPIM-H620
    ZPIM-H620
  • ZPIT-F110
    ZPIT-F110
  • ZPIT-F120
    ZPIT-F120
Типы вызывных постов с индикатором
Модель Лицевая панель Кнопки Примечание
ZPIE-C110 Шлифованная нержавеющая сталь Зеркальная нержавеющая сталь Круглые кнопки из нержавеющей стали с оранжевой подсветкой
ZPIE-C120 Не подходит для систем 1C-2BC
ZPIT-H110 Круглые кнопки из алюминиевого сплава со шрифтом Брайля и оранжевой подсветкой
ZPIT-H120 Не подходит для систем 1C-2BC
ZPID-H110 Круглые кнопки с полимерным покрытием и белой подсветкой
ZPID-H120 Не подходит для систем 1C-2BC
ZPIM-H610 Квадратные кнопки из нержавеющей стали с полихромной подсветкой
ZPIM-H620 Не подходит для систем 1C-2BC
ZPIT-F110 Круглые кнопки из алюминиевого сплава со шрифтом Брайля и оранжевой подсветкой Присутствуют вспомогательные кнопки для инвалидов
ZPIT-F120 Присутствуют вспомогательные кнопки для инвалидов,
не подходит для систем 1C-2BC

Примечание: символ "*" означает, что исполнение из зеркальной нержавеющей стали не является стандартным для данной модели.



Вызывные посты без индикатора

  • ZHBE-C110
    ZHBE-C110
    ZHBE-C120
  • ZHBT-H110
    ZHBT-H110
    ZHBT-H120
  • ZHBD-H110
    ZHBD-H110
    ZHBD-H120
  • ZHBM-H610
    ZHBM-H610
    ZHBM-H620
  • ZHBT-F110
    ZHBT-F110
    ZHBT-F120
Типы вызывных постов без индикатора
Модель Лицевая панель Кнопки Примечание
ZHBE-C110 Шлифованная нержавеющая сталь
Зеркальная нержавеющая сталь*1
Круглые кнопки из нержавеющей стали с оранжевой подсветкой
ZHBE-C120 Не подходит для систем 1C-2BC
ZHBT-H110 Круглые кнопки из алюминиевого сплава со шрифтом Брайля и оранжевой подсветкой
ZHBT-H120 Не подходит для систем 1C-2BC
ZHBD-H110 Круглые кнопки с полимерным покрытием и белой подсветкой
ZHBD-H120 Не подходит для систем 1C-2BC
ZHBM-H610 Круглые кнопки с полимерным покрытием и белой подсветкой
ZHBM-H620 Не подходит для систем 1C-2BC
ZHBT-F110*2 Круглые кнопки из алюминиевого сплава со шрифтом Брайля и красно-оранжевой подсветкой Присутствуют вспомогательные кнопки для инвалидов
ZHBT-F120*2 Присутствуют вспомогательные кнопки для инвалидов,
не подходит для систем 1C-2BC

Примечание:
- символ "*1" означает, что исполнение из зеркальной нержавеющей стали не является стандартным для данной модели;
- символ "*2" означает, что конфигурация не является стандартной.



Индикаторы направления движения лифта

  • ZHLV-B011
    ZHLV-B011
  • ZHLV-E021
    ZHLV-E021
  • ZHLV-H010
    ZHLV-H010
  • ZHLV-E010
    ZHLV-E010
  • ZHLV-R011
    ZHLV-R011
  • ZHLV-R021
    ZHLV-R021
  • ZHLV-E031
    ZHLV-E031
Типы индикаторов направления движения лифта
Модель Лицевая панель Плафон Примечание
ZHLV-B011 Зеркальная нержавеющая сталь Белый прозрачный Цвет свечения по выбору заказчика: тёплый белый, чистый белый, красный, зеленый (красный - вверх, зеленый - вниз)
ZHLV-E021 Зеркальная нержавеющая сталь Белый прозрачный
ZHLV-H010 - Белый прозрачный
ZHLV-E010 Зеркальная нержавеющая сталь Прозрачный
ZHLV-R011 Зеркальная нержавеющая сталь Белый прозрачный
ZHLV-R021 Зеркальная нержавеющая сталь Белый прозрачный
ZHLV-E031 Зеркальная нержавеющая сталь Белый прозрачный

Двери и дверные косяки

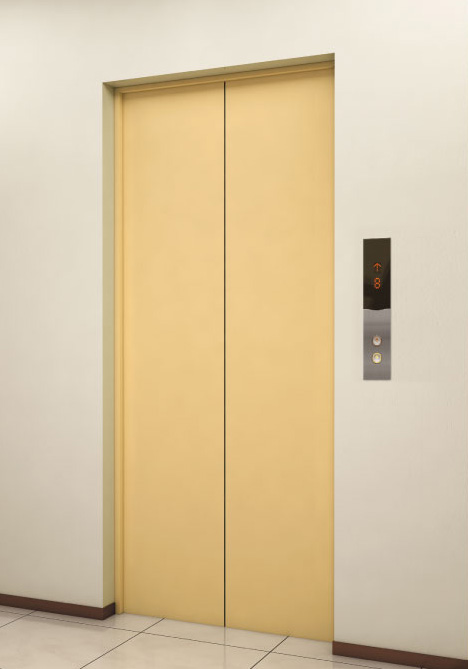

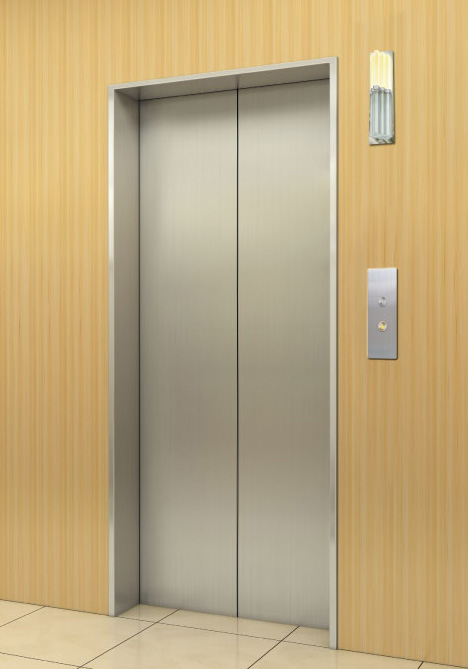

  • Модель E-102: узкий дверной косяк
    Модель E-102: узкий дверной косяк

    Вызывной пост: ZPIT-H110
    Отделка двери: окрашенная сталь
    Отделка дверного косяка: окрашенная сталь

  • Модель E-302: косяк с откосом (10°)
    Модель E-302: косяк с откосом (10°)

    Индикатор направления движения лифта: ZHLV-E011
    Вызывной пост: ZHBE-C110
    Отделка двери: шлифованная нержавеющая сталь
    Отделка дверного косяка: шлифованная нержавеющая сталь

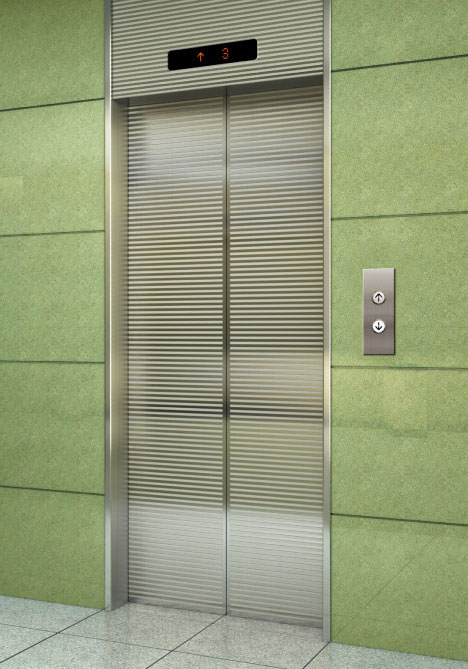

  • Модель E-312: косяк с откосом (10°) и декоративная панель над дверью
    Модель E-312: косяк с откосом (10°) и декоративная панель над дверью

    Индикатор направления движения лифта: HID-A10
    Вызывной пост: ZHBE-R110
    Отделка двери: шлифованная нержавеющая сталь с гравировкой (ZHY-006)
    Отделка дверного косяка: шлифованная нержавеющая сталь с гравировкой (нестандартная конфигурация)

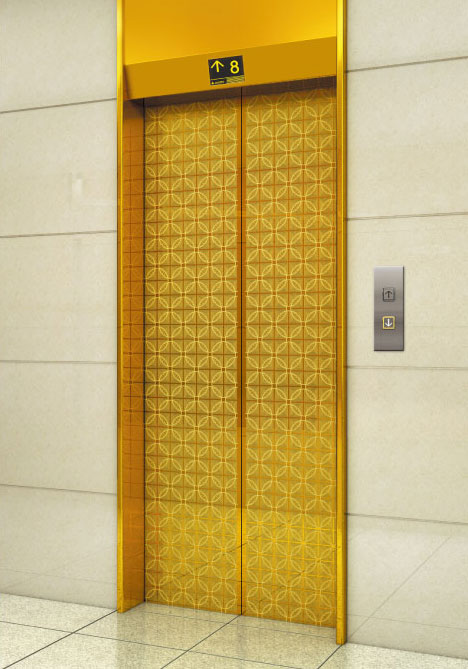

  • Модель E-322: косяк с откосом (10°) и декоративная панель над дверью
    Модель E-322: косяк с откосом (10°) и декоративная панель над дверью

    Индикатор направления движения лифта: ZPIH-L610D
    Вызывной пост: ZHBQ-R110
    Отделка двери: зеркальная нержавеющая сталь с титановым покрытием
    (ZHY-010, ZDF-002)
    Отделка дверного косяка: зеркальная нержавеющая сталь с титановым покрытием (ZDT-002)

Способы отделки дверей и косяков
Наименование Материал Примечание
Дверь Листовая сталь с полимерным покрытием, шлифованная нержавеющая сталь, шлифованная нержавеющая сталь с гравировкой, зеркальная нержавеющая сталь, зеркальная нержавеющая сталь с гравировкой, окрашенная листовая сталь, шлифованная нержавеющая сталь с титановым покрытием, зеркальная нержавеющая сталь с титановым покрытием, шлифованная нержавеющая сталь с титановым покрытием и гравировкой, зеркальная нержавеющая сталь с титановым покрытием и гравировкой, F-Design-ll Для широких кабин
Листовая сталь с полимерным покрытием, шлифованная нержавеющая сталь, шлифованная нержавеющая сталь с гравировкой Для глубоких кабин
Дверной косяк Листовая сталь с полимерным покрытием, шлифованная нержавеющая сталь, зеркальная нержавеющая сталь, окрашенная листовая сталь, шлифованная нержавеющая сталь с титановым покрытием, зеркальная нержавеющая сталь с титановым покрытием Для широких кабин
Листовая сталь с полимерным покрытием, шлифованная нержавеющая сталь Для глубоких кабин
Стойка Штампованный алюминий

Примечание: символ "*" означает, что исполнение из зеркальной нержавеющей стали не является стандартным для данной модели.



Индикаторы направления движения лифта

  • HID-A10
    HID-A10
    HID-A20
    HID-A20
  • ZPIH-L610D
    ZPIH-L610D
  • ZPIH-L610
    ZPIH-L610
Типы индикаторов направления движения лифта
Модель Описание Примечание
HID-A10 Широкий цифровой экран без рамки Подходит для модели E-312
HID-A20 Широкий цифровой экран с рамкой Подходит для всех моделей, кроме E-312 и E322
ZPIH-L610D Жидкокристаллический дисплей высокого разрешения, диагональ 8,4" Подходит для модели E-322
ZPIH-L610 Жидкокристаллический дисплей высокого разрешения в рамке из шлифованной нержавеющей стали, диагональ 8,4" Подходит для всех моделей, кроме E-312 и E322

Лакокрасочные покрытия (простые цвета)

(Другие расцветки доступны в таблице вариантов отделки лифтовых кабин Shanghai Mitsubishi Elevator)


  • ZY-014
    ZY-014
  • ZY-015
    ZY-015
  • ZY-016
    ZY-016

Сталь с полимерным покрытием

(Другие расцветки доступны в таблице вариантов отделки лифтовых кабин Shanghai Mitsubishi Elevator)

  • ZYM-001
    ZYM-001
  • ZYM-007
    ZYM-007


Узоры для гравировки

(Другие узоры доступны в таблице вариантов отделки лифтовых кабин Shanghai Mitsubishi Elevator)

  • ZHY-004
    ZHY-004
  • ZHY-006
    ZHY-006
  • ZHY-008
    ZHY-008
  • ZHY-015
    ZHY-015
  • ZHY-016
    ZHY-016


Мозаичный пол

(Также доступно напольное покрытие ПВХ под камень и каучуковое напольное покрытие; другие расцветки доступны в таблице вариантов отделки лифтовых кабин Shanghai Mitsubishi Elevator)

  • ZPH-002
    ZPH-002
  • ZPH-003
    ZPH-003
  • ZPH-004
    ZPH-004
  • ZPH-005
    ZPH-005
  • ZPH-007
    ZPH-007
  • ZPH-008
    ZPH-008
  • ZPH-009
    ZPH-009
  • ZPH-011
    ZPH-011
Материалы отделки лифтов
Наименование Материал Примечание
Задняя и боковые стенки Листовая сталь с полимерным покрытием, окрашенная листовая сталь, шлифованная нержавеющая сталь, шлифованная нержавеющая сталь с гравировкой, зеркальная нержавеющая сталь, зеркальная нержавеющая сталь с гравировкой, окрашенная листовая сталь с зернистой текстурой поверхности, плакированная листовая сталь, листовая сталь с лакокрасочным покрытием "металлик", матированная нержавеющая сталь, нержавеющая сталь с зернистой текстурой поверхности Для широких кабин
Листовая сталь с полимерным покрытием, окрашенная листовая сталь, шлифованная нержавеющая сталь Для глубоких кабин
Передняя стенка Листовая сталь с полимерным покрытием, окрашенная листовая сталь, шлифованная нержавеющая сталь, шлифованная нержавеющая сталь с гравировкой, зеркальная нержавеющая сталь, зеркальная нержавеющая сталь с гравировкой, окрашенная листовая сталь с зернистой текстурой поверхности, плакированная листовая сталь, листовая сталь с лакокрасочным покрытием "металлик", матированная нержавеющая сталь, нержавеющая сталь с зернистой текстурой поверхности, шлифованная нержавеющая сталь с титановым покрытием, зеркальная нержавеющая сталь с титановым покрытием, нержавеющая сталь с матированным титановым покрытием, нержавеющая сталь с зернистой текстурой поверхности и титановым покрытием Для широких кабин и конфигураций со встроенной панелью управления.
Шлифованная нержавеющая сталь, зеркальная нержавеющая сталь Для широких кабин и конфигураций со встроенной панелью управления
Листовая нержавеющая сталь с полимерным покрытием, окрашенная листовая сталь, шлифованная нержавеющая сталь Для глубоких кабин
Двери Окрашенная листовая сталь, листовая сталь с лакокрасочным покрытием "металлик", шлифованная нержавеющая сталь, окрашенная листовая сталь с зернистой текстурой, листовая нержавеющая сталь с полимерным покрытием, плакированная листовая сталь, шлифованная нержавеющая сталь с гравировкой, шлифованная нержавеющая сталь с титановым покрытием, шлифованная нержавеющая сталь с титановым покрытием и гравировкой, зеркальная нержавеющая сталь, зеркальная нержавеющая сталь с гравировкой, зеркальная нержавеющая сталь с титановым покрытием, зеркальная нержавеющая сталь с титановым покрытием и гравировкой, матированная нержавеющая сталь, нержавеющая сталь с матированным титановым покрытием, нержавеющая сталь с зернистой текстурой поверхности, нержавеющая сталь с зернистой текстурой поверхности и титановым покрытием Для широких кабин
Листовая сталь с полимерным покрытием, окрашенная листовая сталь, шлифованная нержавеющая сталь Для глубоких кабин
Основные спецификации лифтов
Параметры Значения Примечания
Номинальная скорость (м/с) 1 1.6 1.75 2 2.5
Номинальная грузоподъёмность (кг) 630 630 630


800 800 800 800 800 При расположении противовеса сзади
800 800 800

При расположении противовеса сбоку
1050 1050 1050 1050 1050 При расположении противовеса сзади
1050 1050 1050

При расположении противовеса сбоку
1200 1200 1200 1200 1200 При расположении противовеса сзади
1350 1350 1350 1350 1350 При расположении противовеса сзади
1600 1600 1600 1600
При расположении противовеса сзади
Макс. высота подъёма (м) 55 90 90 105 120
Макс. количество остановок 18 28 28 32 32
Режим работы 1C-2BC,2C-SM21,2C-ITS-21,3C-ITS-21,4C-ITS-21,3C-ITS-2100,4C-ITS-2100,5C-ITS-2100,6C-ITS-2100,7C-ITS-2100,8C-ITS-2100
Режим управления VFG-L
Модель P08W, P08D Грузоподъёмность до 630 кг
P10, P10W, P10D Грузоподъёмность до 800 кг
P14W, P14D, P14 Грузоподъёмность до 1050 кг
P16W Грузоподъёмность до 1500 кг
P18W Грузоподъёмность до 1350 кг
P21 Грузоподъёмность до 1600 кг
Тип кабины Глубокая Для моделей P10D и P14D; Дверь: двухстворчатая раздвижная
Широкая Не для моделей P10D и P14D; Дверь: центрального открывания
Режим открытия дверей 1D1G
Тип дверей Двери центрального открывания Не для моделей P08D, P10D и P14D.
Двухстворчатые двери бокового открывания, двери центрального открывания Для моделей P08D, P10D и P14D.
Направление открытия двери Слева направо, справа налево Для двухстворчатых дверей
Электропитание тягового механизма 380В, 50 Гц, 3 фазы, 5-жильный кабель
Электропитание системы освещения 220В, 50 Гц, 1 фаза
Мин. высота этажа (мм) 2800 Бетонные кромки порогов подготавливаются самим покупателем
2600 Стальные кромки порогов поставляются продавцом
Диапазон отображения этажей B1,B2,B3,B,G,M,-1,-2,-3,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40,41,42,43,45,46,47,48
