Пассажирские лифты MITSUBISHI

Пассажирский лифт HOPE-II

Пассажирский лифт HOPE-II

CL-3 Потолок кабины лифта
Подходит для широких кабин
Потолок Окрашенная листовая сталь *
Освещение Непрямое освещение посредством акрилового зеркально-прозрачного рассеивателя, зеркально-прозрачной декоративной панели и отверстий по бокам.
Вентиляция Окрашенная стальная вентиляционная решетка и диаметральный вентилятор.
Поручни Плоские поручни из нержавеющей стали
Пол Отделка выполняется самим заказчиком

Примечание:
Внутренняя высота широких лифтовых кабин является стандартной. При этом платформа кабины выполнена с зазором в 20 мм, который позволяет заказчику самостоятельно оформить дизайн пола в соответствии со своими предпочтениями (например, мраморной мозаикой).
Индекс того или иного цвета отделки определяется по таблице цветов компании SMEC.

Материалы отделки лифтовых кабин

Наименование Материал Примечание
Стенки и двери Листовая сталь с полимерным покрытием, окрашенная листовая сталь, шлифованная нержавеющая сталь, шлифованная нержавеющая сталь с гравировкой, зеркальная нержавеющая сталь, зеркальная нержавеющая сталь с гравировкой, листовая сталь с лакокрасочным покрытием "металлик", листовая сталь с титановым покрытием, матированная нержавеющая сталь, нержавеющая сталь с зернистой текстурой поверхности, матированная нержавеющая сталь с гравировкой, нержавеющая сталь с зернистой текстурой поверхности и гравировкой, шлифованная нержавеющая сталь с титановым покрытием, зеркальная нержавеющая сталь с титановым покрытием, матированная нержавеющая сталь с титановым покрытием, нержавеющая сталь с зернистой текстурой поверхности и титановым покрытием, шлифованная нержавеющая сталь с титановым покрытием и гравировкой, зеркальная нержавеющая сталь с титановым покрытием и гравировкой, матированная нержавеющая сталь с титановым покрытием и гравировкой, нержавеющая сталь с зернистой текстурой поверхности, титановым покрытием и гравировкой Для широких кабин
Окрашенная листовая сталь, шлифованная нержавеющая сталь Для глубоких кабин
Зеркало Зеркало в половину человеческого роста Опционально
Плинтус ПВХ (тёмно-серого цвета) Стенки кабины выполнены не из нержавеющей стали
Шлифованная нержавеющая сталь Стенки кабины выполнены из нержавеющей стали
Пол Покрытие ПВХ под камень Стандарт
Каучуковое напольное покрытие Опционально
Поручни Тип кабины Широкая Глубокая Опционально
Положение поручней Спереди По бокам С трех сторон Спереди По бокам С трех сторон
Круглый поручень из нержавеющей стали По запросу клиента Не поставляется
Плоский поручень из нержавеющей стали По запросу клиента
Плоский поручень из кориана DuPont По запросу клиента Не поставляется
CL-1 Потолок кабины лифта
Подходит для широких кабин
Потолок Окрашенная листовая сталь*
Освещение Непрямое освещение посредством прозрачного рассеивателя молочно-белого цвета из органического стекла.
Вентиляция Пластиковая вентиляционная решетка и диаметральный вентилятор.
Поручни Плоские поручни из нержавеющей стали
Пол Каучуковое напольное покрытие

*Индекс того или иного цвета отделки определяется по таблице цветов компании SMEC.

CL-2 Потолок кабины лифта
Подходит для широких кабин
Потолок Зеркальная нержавеющая сталь или нержавеющая сталь с зеркальным титановым покрытием*
Освещение Непрямое освещение посредством акрилового зеркально-прозрачного рассеивателя и зеркально-прозрачной декоративной панели + прямое освещение при помощи 4 ламп накаливания
Вентиляция Окрашенная стальная вентиляционная решетка и диаметральный вентилятор.
Пол Отделка выполняется самим заказчиком

*Индекс того или иного цвета отделки определяется по таблице цветов компании SMEC.

CL-12 Потолок кабины лифта
Подходит для широких кабин
Потолок Нержавеющая сталь с лакокрасочным покрытием "металлик" светло-серого цвета
Освещение Непрямое освещение посредством флуоресцентных ламп, расположенных по бокам
Вентиляция Боковая вентиляционная решетка и диаметральный вентилятор.
Поручни Плоские поручни из нержавеющей стали
Пол Покрытие ПВХ под камень
CL-13 Потолок кабины лифта
Подходит для широких кабин
Потолок Окрашенная листовая сталь *
Освещение Непрямое освещение посредством 1-3 рядов флуоресцентных ламп с полупрозрачными рассеивателями из органического стекла молочно-белого цвета
Вентиляция Окрашенная стальная вентиляционная решетка и диаметральный вентилятор.
Поручни Плоские поручни из нержавеющей стали
Пол Покрытие ПВХ под камень
DD-JV-2 Потолок кабины лифта
Подходит для широких кабин
Потолок Окрашенная листовая сталь *
Освещение Изогнутый прозрачный рассеиватель из органического стекла молочно-белого цвета и трубчатые лампы по бокам.
Вентиляция Боковая вентиляционная решетка и диаметральный вентилятор.
Поручни Круглые поручни из нержавеющей стали
Пол Отделка выполняется самим заказчиком

*Индекс того или иного цвета отделки определяется по таблице цветов компании SMEC.

DD-JII-3 Потолок кабины лифта
Подходит для широких кабин
Потолок Зеркальная нержавеющая сталь
Освещение Квадратный прозрачный рассеиватель из органического стекла молочно-белого цвета и 4 лампы накаливания в углах.
Вентиляция Боковая вентиляционная решетка и диаметральный вентилятор.
Поручни Круглые поручни из нержавеющей стали
Пол Отделка выполняется самим заказчиком
ZCL-SP01 (макс. грузоподъёмность <1600 кг) Потолок кабины лифта
Подходит для широких кабин
Потолок Окрашенная листовая сталь
Освещение 4 прозрачных рассеивателя из органического стекла молочно-белого цвета и 4 лампы накаливания в углах.
Вентиляция Боковая вентиляционная решетка и диаметральный вентилятор.
Пол Отделка выполняется самим заказчиком

*Индекс того или иного цвета отделки определяется по таблице цветов компании SMEC.

ZCL-SP02 (макс. грузоподъёмность <1600 кг) Потолок кабины лифта
Подходит для широких кабин
Потолок Окрашенная листовая сталь
Освещение 5 прозрачных рассеивателей из органического стекла молочно-белого цвета и 4 лампы накаливания в углах.
Вентиляция Боковая вентиляционная решетка и диаметральный вентилятор.
Пол Отделка выполняется самим заказчиком

*Индекс того или иного цвета отделки определяется по таблице цветов компании SMEC.

ZCL-CP01 (макс. грузоподъёмность <1600 кг)
Потолок кабины лифта
Потолок Окрашенная листовая сталь (ZY-001)
Освещение 5 потолочных светильников с энергосберегающими лампами, не излучающими тепло.
Вентиляция Дефлектор, направляющий поток воздуха в центр лифтовой кабины, повышает комфорт пассажиров в жаркое время года.
Поручни Плоские поручни из нержавеющей стали
Пол Каучуковое напольное покрытие
Особенности Строгий и практичный дизайн выполненный из материалов, устойчивых к образованию царапин; идеально подходит для жилых домов.
ZCL-CP02 (макс. грузоподъёмность <1600 кг)
Потолок кабины лифта
Потолок Окрашенная листовая сталь (ZY-001)
Освещение 6 потолочных светильников с энергосберегающими лампами, не излучающими тепло.
Вентиляция Дефлектор, направляющий поток воздуха в центр лифтовой кабины, повышает комфорт пассажиров в жаркое время года.
Поручни Плоские поручни из нержавеющей стали
Пол Каучуковое напольное покрытие
Особенности Строгий и практичный дизайн выполненный из материалов, устойчивых к образованию царапин; идеально подходит для жилых домов.
CL-4B
Потолок кабины лифта
Подходит для глубоких кабин (макс. грузоподъёмность <800 кг)
Потолок Окрашенная листовая сталь
Освещение Непрямое освещение посредством прозрачного плафона из органического стекла молочно-белого цвета.
Вентиляция Пластиковая вентиляционная решетка и диаметральный вентилятор.
Поручни Плоские поручни из нержавеющей стали
Пол Покрытие ПВХ под камень

*Индекс того или иного цвета отделки определяется по таблице цветов компании SMEC.

Дизайн кабины и отделка потолка
CL-4A
Потолок кабины лифта
Подходит для глубоких кабин (макс. грузоподъёмность <630 кг)
Дизайн кабины и отделка потолка
CL-4C
Потолок кабины лифта
Подходит для глубоких кабин (макс. грузоподъёмность <1050 кг)
Наиболее современная и надёжная электроника

Наиболее современная и надёжная электроника

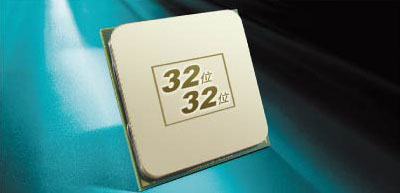

Почувствуйте разницу благодаря высокопроизводительному цифровому сигнальному процессору.

Пассажирский лифт HOPE-II от Mitsubishi использует 32-битный центральный процессор и высокоскоростной процессор для цифровой обработки сигналов, а также множество других высококлассных электронных систем, объединенных между собой при помощи программируемой логической интегральной схемы FPGA. Все это позволяет ощутимо повысить способность оборудования обрабатывать получаемые сигналы и быстро реагировать на них должным образом, что положительно сказывается на эксплуатационных характеристиках лифта. Кроме того, система использует печатные платы, изготовленные с применением наиболее современной технологии поверхностного монтажа, благодаря чему реализовывается максимально эффективное цифровое управление, обеспечивается надёжность и функциональность лифтового оборудования.

Стоит также отметить, что различные подсистемы пассажирских лифтов Mitsubishi, такие как центральный контроллер, внутрикабинные и наружные индикаторы направления движения лифта, система управления дверьми и т.д., оснащены независимыми микропроцессорами, которые благодаря слаженной работе обеспечивают высокую точность и отзывчивость управления. Взаимосвязь между подсистемами лифта осуществляется посредством всего двух сигнальных кабелей, что значительно повышает общий уровень надёжности оборудования и снижает стоимость его обслуживания.

Гарантированная стабильность и надёжность

Гарантированная стабильность и надёжность

Применение шины CAN и интеллектуального силового модуля (IPM).

Благодаря собственным исследованиям и разработкам компания SMEC сумела успешно интегрировать передовые технологии цифрового управления в своих пассажирских лифтах серии HOPE-II. Так, благодаря управляющей шине CAN, объединяющей в единую сеть различные исполнительные устройства лифта, многократно повышается надёжность и скорость передачи цифрового сигнала, что позволяет системе работать быстрее и отзывчивее.

Интеллектуальный силовой модуль IPM в свою очередь обеспечивает более эффективное использование возможностей IGBT-кристалла и гарантирует защиту цепей управления от сверхтоков, перегрева, падения напряжения и т.д., повышая надёжность и стабильность системы привода. Для подключения цепи управления приводом к IPM-модулю применяется специальный тип соединения, позволяющий эффективно предотвратить возникновение взаимных помех.

Проработанный дизайн

Проработанный дизайн

Комфорт и удобство каждой поездки.

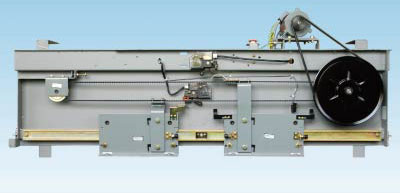

Привод дверей пассажирских лифтов Mitsubishi контролируется посредством системы VVVF (технология управления переменным напряжением и частотой тока) и 32-битного цифрового сигнального процессора (DSP). Таким образом, усилие закрытия/открытия дверей регулируется автоматически в зависимости от сил сопротивления, воздействующих на них в конкретный момент времени, что делает процесс ещё более плавным и безопасным. При этом данная система отличается меньшим энергопотреблением, более высокой надёжностью и неприхотливостью в обслуживании.

Пассажирские лифты Mitsubishi также комплектуются чувствительным пусковым устройством, которое способно в реальном времени анализировать нагрузку, воздействующую на кабину лифта, и на основе полученных данных обеспечивать оптимальное тяговое усилие в момент начала движения лифтовой кабины. Непрерывная регулировка крутящего момента происходит также в процессе передвижения кабины и её торможения, гарантируя максимальный уровень комфорта пассажиров, находящихся внутри.

Параметры Значения Примечания
Номинальная скорость (м/с) 1 1.5 1.75 2 2.5
Номинальная грузоподъёмность (кг) 550 550 550

Для широких кабин
630 630 630

Для широких кабин
800 800 800 800 800 Для широких кабин
900 900 900 900 900 Для широких кабин
1050 1050 1050 1050 1050 Для широких кабин
1200 1200 1200 1200 1200 Для широких кабин
1350 1350 1350 1350 1350 Для широких кабин
1600 1600 1600 1600 1600 Для широких кабин
630 630 630

Для широких кабин
800 800 800 800 800 Для широких кабин
1050 1050 1050 1050 1050 Для широких кабин
Макс. высота подъёма (м) 2.6-60 2.6-80 2.6-80

Для широких кабин грузоподъёмностью> 630 кг; при отсутствии систем пожарной эвакуации (FE или FER)
2.6-55 2.6-80 2.6-80

Для широких кабин грузоподъёмностью> 630 кг; при отсутствии систем пожарной эвакуации (FE или FER)
2.6-60 2.6-105 2.6-105 2.6-120 2.6-120 Для широких кабин грузоподъёмностью 630-1350 кг; при отсутствии систем пожарной эвакуации (FE или FER)
2.6-55 2.6-80 2.6-90 2.6-105 2.6-120 Для широких кабин грузоподъёмностью 630-1350 кг; при отсутствии систем пожарной эвакуации (FE или FER)
2.6-60 2.6-105 2.6-105 2.6-120
Для широких кабин грузоподъёмностью до 1600 кг; при отсутствии систем пожарной эвакуации (FE или FER)
2.6-55 2.6-80 2.6-90 2.6-105
Для широких кабин грузоподъёмностью до 1600 кг; при отсутствии систем пожарной эвакуации (FE или FER)
2.6-60 2.6-80 2.6-80

Для глубоких кабин грузоподъёмностью> 630 кг; при отсутствии систем пожарной эвакуации (FE или FER)
2.6-55 2.6-80 2.6-80

Для глубоких кабин грузоподъёмностью> 630 кг; при отсутствии систем пожарной эвакуации (FE или FER)
2.6-60 2.6-105 2.6-105 2.6-105 2.6-105 Для глубоких кабин грузоподъёмностью 630-1350 кг; при отсутствии систем пожарной эвакуации (FE или FER)
2.6-55 2.6-80 2.6-90 2.6-105 2.6-105 Для глубоких кабин грузоподъёмностью 630-1350 кг; при отсутствии систем пожарной эвакуации (FE или FER)
Количество остановок 2-20 2-32 2-32 2-32 2-32 При отсутствии систем пожарной эвакуации (FE или FER)
2-20 2-28 2-32 2-32 2-32 При наличии систем пожарной эвакуации (FE или FER)
Режим работы 1C~2BC, 2C~SM21, 3C~ITS-21,4C~ITS-21
3C~ITS-2100, 4C~ITS-2100, 5C~ITS-2100, 6C~ITS-2100, 7C~ITS-2100, 8C~ITS-2100 Групповое управление, 3~8 устройств (ITS-2100).
Режим управления VFEA
Режим открытия дверей 1D1G
Тип кабины Широкая / глубокая
Тип дверей Двери центрального открывания Для широких кабин
Двухстворчатые двери бокового открывания, двери центрального открывания Для глубоких кабин
Направление открытия дверей Слева направо, справа налево Для двухстворчатых дверей
Электропитание тягового механизма 380В, 50 Гц, 3 фазы, 5-жильный кабель
Электропитание системы освещения 220В, 50 Гц, 1 фаза
Мин. высота этажа (мм) 2600 Стальные кромки порогов поставляются продавцом
2800 Бетонные кромки порогов подготавливаются самим покупателем
Кромки порогов Стальные кромки порогов поставляются продавцом. Бетонные кромки порогов подготавливаются самим покупателем.
Диапазон отображения этажей B1,B2,B3,B,G,M,-1,-2,-3,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40,41,42,43,44,45,46,47,48.
Положение противовеса Сзади Для широких кабин.
Сзади Для глубоких кабин грузоподъёмностью> 630 кг.
Сбоку Для глубоких кабин грузоподъёмностью> 630 кг.
Ловитель противовеса Не предусмотрено
Параметры Значения Примечания
Грузоподъёмность (кг) 550 630 800 900 1050 1200 1350 1600
AA (мм) 1400 1400 1400 1600 1600 2000 2000 2000
BB (мм) 1030 1100 1350 1350 1500 1350 1500 1750
JJ (мм) 800 800 800 900 900 1100 1100 1100
HH (мм) 2100 2100 2100 2100 2100 2100 2100 2100
PD (мм) >= 1400 >= 1400 >= 1400 >= 1400 >= 1400 >= 1450 >= 1450 >= 1450 Если скорость лифта составляет 1 м/с.
>= 1550 >= 1550 >= 1580 >= 1580 >= 1620 >= 1620 >= 1570 >= 1570 Если скорость лифта составляет 1,5 м/с или 1,75 м/с.


>= 1640 >= 1690 >= 1740 >= 1740 >= 1740 >= 1750 Если скорость лифта составляет 2 м/с.


>= 1910 >= 1940 >= 1990 >= 2040 >= 2070
Если скорость лифта составляет 2,5 м/с.
OH (мм) >= 4250 >= 4250 >= 4250 >= 4250 >= 4250 >= 4350 >= 4350 >= 4550 Если скорость лифта составляет 1 м/с.
>= 4450 >= 4450 >= 4450 >= 4450 >= 4450 >= 4550 >= 4550 >= 4750 Если скорость лифта составляет 1,5 м/с или 1,75 м/с.


>= 4530 >= 4530 >= 4530 >= 4630 >= 4630 >= 4850 Если скорость лифта составляет 2 м/с.


>= 4800 >= 4800 >= 4800 >= 4900 >= 4900
Если скорость лифта составляет 2,5 м/с.
AH (мм) >= 1850 >= 1850 >= 1900 >= 2200 >= 2200 >= 2600 >= 2600 >= 2640
BH (мм) >= 1630 >= 1700 >= 1950 >= 1970 >= 2120 >= 2100 >= 2480 >= 2480
AM (мм) >= 2300 >= 2300 >= 2300 >= 1900 >= 2500 >= 2800 >= 3500 >= 3500 Если скорость лифта составляет 1 м/с.
BM (мм) >= 3000 >= 3000 >= 3000 >= 3000 >= 3000 >= 3500 >= 3500 >= 3500 Если скорость лифта составляет 1 м/с.
>= 3400 >= 4000 >= 4000 >= 4100 >= 4300 >= 4100 >= 4200 >= 4500
Параметры Значения Примечания
Грузоподъёмность (кг) 630 800 1050
AA (мм) 1100 1100 1100
BB (мм) 1400 1700 2100
JJ (мм) 800 800 900
HH (мм) 2100 2100 2100
PD (мм) >=1400 >=1400 >=1400 Если скорость лифта составляет 1 м/с.
>=1550 >=1550 >=1580 Если скорость лифта составляет 1,5 м/с или 1,75 м/с.

>=1600 >=1650 Если скорость лифта составляет 2 м/с.

>=1950 >=1950 Если скорость лифта составляет 2,5 м/с.
OH (мм) >=4250 >=4250 >=4250 Если скорость лифта составляет 1 м/с.
>=4450 >=4450 >=4450 Если скорость лифта составляет 1,5 м/с или 1,75 м/с.

>=4450
Если скорость лифта составляет 2 м/с.

>=4800
Если скорость лифта составляет 2,5 м/с.
AH (мм) >=1800 >=2000 >=2150 Для дверей центрального открывания
>=1620 >=1910 >=1960 Для двухстворчатых дверей
BH (мм) >=2000 >=2120 >=2520 Для дверей центрального открывания
>=2080 >=2200 >=2600 Для дверей центрального открывания
AM (мм) >=2420 >=3200 >=3300 Для двухстворчатых дверей
>=2420 >=3100 >=3100 Для двухстворчатых дверей
BM (мм) >=4000 >=4000 >=4300 Для дверей центрального открывания
>=4000 >=4000 >=4400 Для двухстворчатых дверей
